据国外媒体报道，一项新的研究针对7000次循环以上的汽车锂电池，讨论了支撑电池的外部压力对老化的有利影响。在循环过程之后，研究人员使用后分析方法来检测老化的电池。
(来源:AZOM)
锂离子电池的重要性和局限性
锂离子电池广泛应用于便携式设备、电动汽车和长期储能，具有优异的功率集中性和长期循环稳定性。但是这种电池也有一定的局限性，比如成本高，重复使用有限，材料短缺，尤其是钴和锂，还有安全问题。考虑到经济和环境，电池单元具有长寿命，这对于社会可接受性和降低生态影响和成本具有重要意义。
本研究实验的主图(图片来源:AZOM)
方形电池类型的优点和局限性
软包电池、圆形或圆柱形电池和方形电池是三种最常见的电池。方形电池的优点是封装紧凑，模块设计简单，模块功率密度高。然而，受许多因素的影响，如电池中压力的降低或机械稳定性，这种电池确实比圆管老化得更快。
在循环过程中，由于阳极和阴极的暂时和永久膨胀和收缩，低减压可能导致电化学反应器中元件之间的结合不充分。目前的研究分为两步。第一部分提供了老化实验的电生理结果，电池在不同支持条件下运行超过7000次。第二部分利用各种后分析技术研究了电池单元退化现象。
打开电池后电极和隔板的图片。
最新的研究成果
在研究过程中，所有电池起初表现出相似的老化程度，在前700次循环中容量损失明显。从大约3000次循环开始，未被支撑的电池的容量损失超过被支撑的电池。但当达到电池系统80% SOH的临界值时，无支撑电池为3800次循环，支撑电池为4700次循环。
在无支撑电池的7420次循环和有支撑电池的7170次循环之后，电池单元循环被中断五周，以观察电池单元的松弛行为。结果，未被支撑的电池没有显示出恢复潜力。将悬浮前的最后五次循环与悬浮后的前五次循环进行比较，被支撑的电池恢复了12%的放电率。
不同老化正极的SEM截面
分析后检测
之后对这三种电池进行了分析和测试。第一电池单元(电池单元1)是未被循环的参考电池单元，第二电池单元是被支撑的电池单元(电池单元2)，第三电池单元是未被支撑的电池单元(电池单元3)。
电池1(参考电池)没有显示出明显的退化，例如沉积、剥落或破裂。电极表面看起来很均匀。电池2(受支持的老化电池)仅出现轻微老化。除了实际收集附近的几个位置之外，电极似乎是均匀的。电池3的电极和隔板(旧电池，未支撑)显示出明显的退化。电池单元1的负电极表面的形态显示在石墨表面上有均匀的Al2O3颗粒涂层。
然而，电池单元2(被支撑的)具有额外的沉积点，其可能代表电解质分解产物。在电池单元3的负电极表面上有许多涂层(未被支撑)，这可归因于被覆盖的锂。只有在无支撑的旧电池单元3中才能观察到覆盖层的退化。与石墨颗粒的直接相互作用发生在这些地方，导致锂电镀。

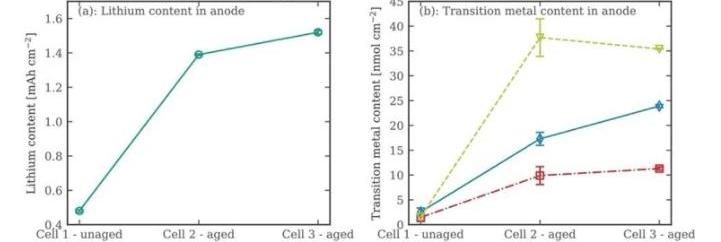

参比电池和老化电池中锂和(a)以及过渡金属的含量(b)
机械SOH设计更注重材料和电池组件的机械性能及其对容量损失的影响……。老化电池负极的机械SOH略低于参比电池，裂纹略有增加。一般来说，机械SOH可以用来检测电极材料的劣化状态。
综上所述，本研究评估了支架对方形锂离子电池老化现象的影响。在整个老化测试中，有外部支撑的方形电池表现出更好的循环性能，比无支撑电池达到SOH临界值80%要晚900个循环。这一发现强调了锂离子电池外部支撑的必要性，尤其是均匀的压力分布。据国外媒体报道，一项新的研究针对7000次循环以上的汽车锂电池，讨论了支撑电池的外部压力对老化的有利影响。在循环过程之后，研究人员使用后分析方法来检测老化的电池。
(来源:AZOM)
锂离子电池的重要性和局限性
锂离子电池广泛应用于便携式设备、电动汽车和长期储能，具有优异的功率集中性和长期循环稳定性。但是这种电池也有一定的局限性，比如成本高，重复使用有限，材料短缺，尤其是钴和锂，还有安全问题。考虑到经济和环境，电池单元具有长寿命，这对于社会可接受性和降低生态影响和成本具有重要意义。
本研究实验的主图(图片来源:AZOM)
方形电池类型的优点和局限性
软包电池、圆形或圆柱形电池和方形电池是三种最常见的电池。方形电池的优点是封装紧凑，模块设计简单，模块功率密度高。然而，受许多因素的影响，如电池中压力的降低或机械稳定性，这种电池确实比圆管老化得更快。
在循环过程中，由于阳极和阴极的暂时和永久膨胀和收缩，低减压可能导致电化学反应器中元件之间的结合不充分。目前的研究分为两步。第一部分提供了老化实验的电生理结果，电池在不同支持条件下运行超过7000次。第二部分利用各种后分析技术研究了电池单元退化现象。
打开电池后电极和隔板的图片。
最新的研究成果
在研究过程中，所有电池起初表现出相似的老化程度，在前700次循环中容量损失明显。从大约3000次循环开始，未被支撑的电池的容量损失超过被支撑的电池。但当达到电池系统80% SOH的临界值时，无支撑电池为3800次循环，支撑电池为4700次循环。
在无支撑电池的7420次循环和有支撑电池的7170次循环之后，电池单元循环被中断五周，以观察电池单元的松弛行为。结果，未被支撑的电池没有显示出恢复潜力。将悬浮前的最后五次循环与悬浮后的前五次循环进行比较，被支撑的电池恢复了12%的放电率。
不同老化正极的SEM截面
分析后检测
之后对这三种电池进行了分析和测试。第一电池单元(电池单元1)是未被循环的参考电池单元，第二电池单元是被支撑的电池单元(电池单元2)，第三电池单元是未被支撑的电池单元(电池单元3)。
电池1(参考电池)没有显示出明显的退化，例如沉积、剥落或破裂。电极表面看起来很均匀。电池2(受支持的老化电池)仅出现轻微老化。除了实际收集附近的几个位置之外，电极似乎是均匀的。电池3的电极和隔板(旧电池，未支撑)显示出明显的退化。电池单元1的负电极表面的形态显示在石墨表面上有均匀的Al2O3颗粒涂层。
然而，电池单元2(被支撑的)具有额外的沉积点，这可能导致……进入电解质分解产物。在电池单元3的负电极表面上有许多涂层(未被支撑)，这可归因于被覆盖的锂。只有在无支撑的旧电池单元3中才能观察到覆盖层的退化。与石墨颗粒的直接相互作用发生在这些地方，导致锂电镀。
参比电池和老化电池中锂和(a)以及过渡金属的含量(b)
机械SOH设计更注重材料和电池组件的机械性能及其对容量损失的影响。老化电池负极的机械SOH略低于参比电池，裂纹略有增加。一般来说，机械SOH可以用来检测电极材料的劣化状态。
综上所述，本研究评估了支架对方形锂离子电池老化现象的影响。在整个老化测试中，有外部支撑的方形电池表现出更好的循环性能，比无支撑电池达到SOH临界值80%要晚900个循环。这一发现强调了锂离子电池外部支撑的必要性，尤其是均匀的压力分布。
标签：发现
昨天，埃隆马斯克当选美国《时代》周刊“2021年度风云人物”。
1900/1/1 0:00:00盖世汽车讯据外媒报道，一项新的研究显示，随着法国向电动汽车加速转型，许多零部件供应商已经过时，到2030年，法国汽车行业可能会失去近三分之一的工作岗位。
1900/1/1 0:00:00作者张坤编辑王鑫来源汽车预言家2021年初，丰田在中国市场首次以卡罗拉和雷凌车型搭载TNGA15L发动机，因而外界认为丰田推行TNGA1
1900/1/1 0:00:00盖世汽车讯据外媒报道，根据AutoForecastSolutions（以下简称为AFS）的最新数据，截至12月19日，由于芯片短缺，今年全球汽车市场累计减产量为1023
1900/1/1 0:00:00朱江明的离职，或将加快零跑汽车的上市进程。12月17日晚间，大华股份发布公告称，朱江明先生因个人原因申请辞去公司第七届董事会董事及董事会下属战略委员会委员职务，其辞职后不再担任公司任何职务。
1900/1/1 0:00:00近日，据外媒报道，Motional宣布与优步科技公司（Uber）建立合作关系，从2022年初在美国圣莫尼卡（SantaMonica），开始为Uber客户推出自动驾驶车辆送餐服务。
1900/1/1 0:00:00
汽车导航
