虹科TSN协议验证解决方案

图11。时间感知整形器配置

⑥返回I/O图形捕获，检查带宽是否限制在25%左右；(因为只有一个时隙被预留给优先级5的流量)

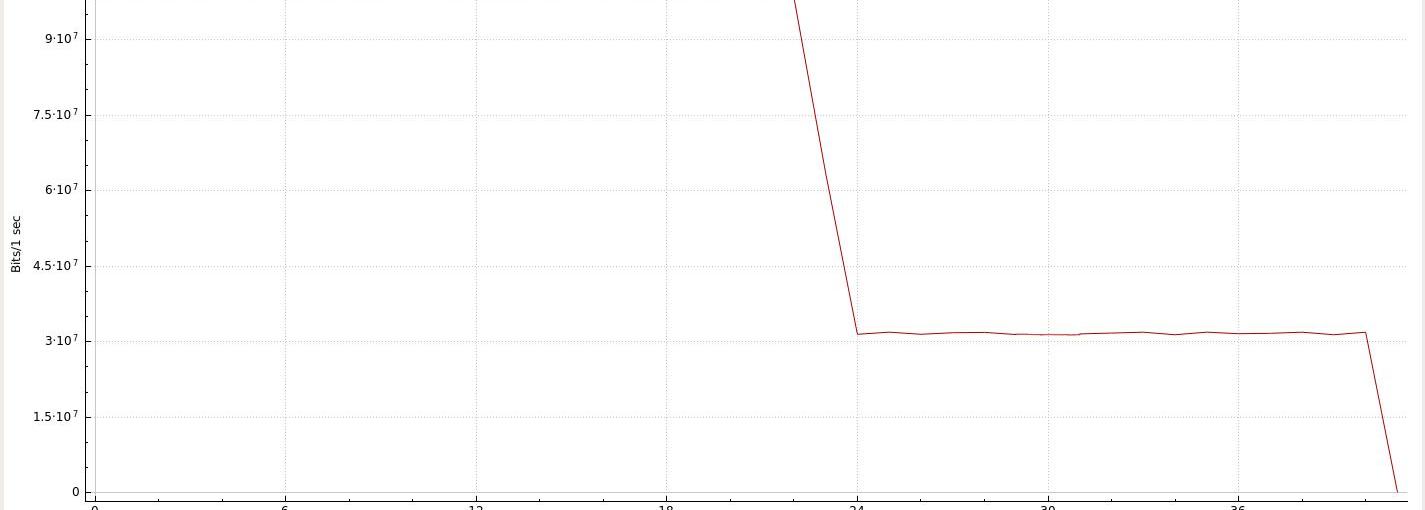

图12。时间感知整形器操作

⑦单击设备1中的启用TAS，时间感知整形器的配置将只发送到设备1。其配置方式与device0相同；

⑧返回输入/输出图形捕捉。因为设备不能同时打开窗口，所以带宽减少了。注意:带宽降低可能与图片不同，因为两个设备中窗口的时间差是随机的；

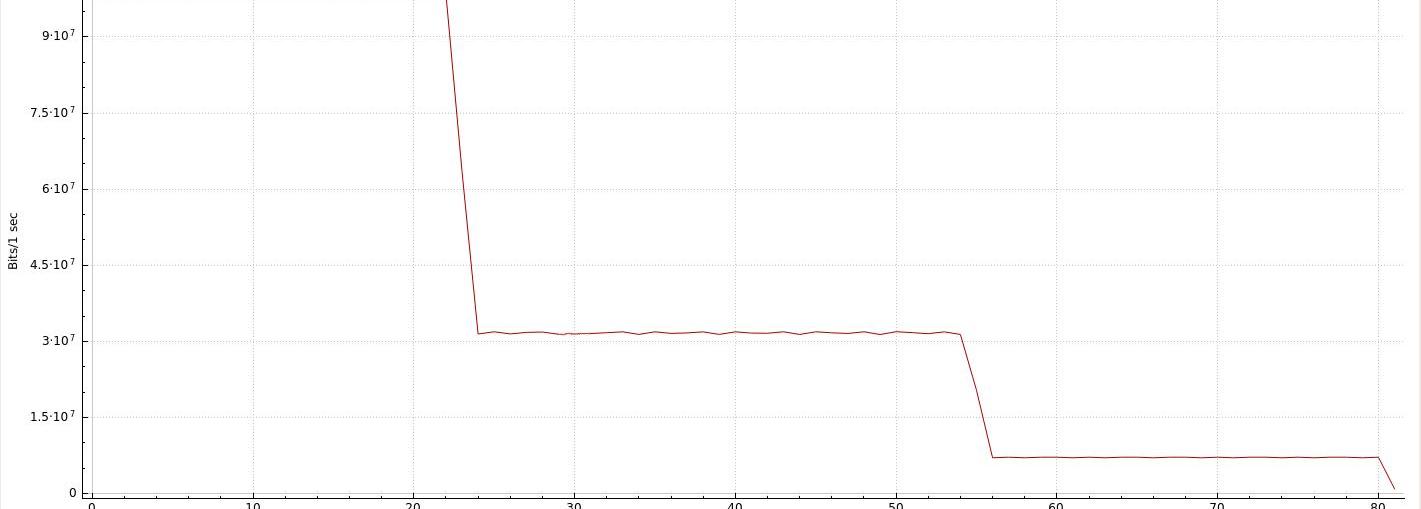

图13。带宽减少(设置TAS后)

⑨点击“启用IEEE 802.1AS”按钮，用于激活两台设备中的IEEE 802.1AS，使它们具有同步时间。同步完成后，两台设备将同时打开循环窗口；

⑩返回I/O图捕获，检查同步完成后带宽恢复到25%左右；

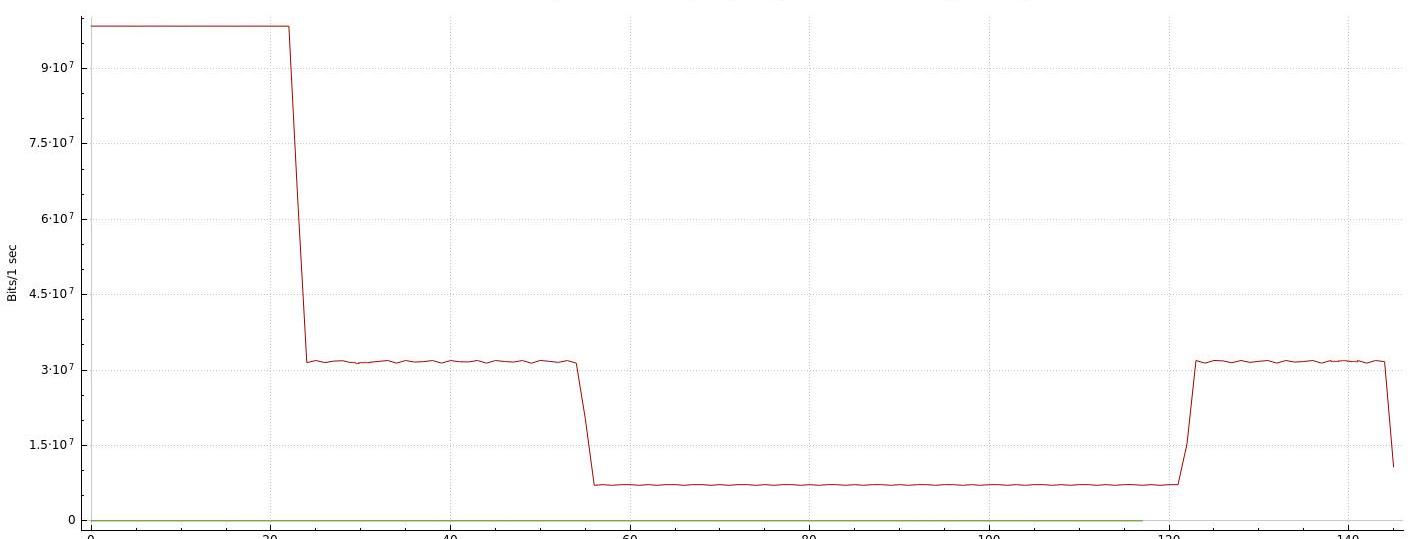

图14。加载时间同步后的带宽

单击返回按钮。点击此按钮时，流量生成器停止传输流量，时隙配置被取消。它带你回到主页；

转到Wireshark，停止捕获。

IEEE802.1Qbv(TAS:时间敏感整形器测试)

如前面的测试所示，在以太网的标准操作下，VLC实例不能被优先化，因为流量优先级低于流量生成器的优先级。在该测试中，将证明TSN功能是在标准IEEE 802.1Qbv中定义的，它允许为不同的优先级分配传输时隙。特别地，在802.1Qbv块中配置的参数将仅允许优先级2的业务被传输到单个时隙中。剩余的业务将被传输到另一个时隙。将会有另一个不允许任何流量的时隙来定义保护带并改善Wireshark中的图形可视化。最后，第一个时隙将仅保留用于传输优先级为0的流量，以保持演示的成功执行。注意:802.1AS流量(优先级6)将被允许在所有时隙中传输。

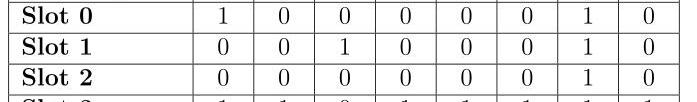

图15。时间感知整形器配置

验证步骤:

①点击“时间感知整形器测试”按钮，会弹出一个新页面，在该页面中启用了两个VLC客户端实例。VLC1对应于具有VLAN优先级2的流，而VLC2对应于具有VLAN优先级4的流。两个视频现在都可以显示。

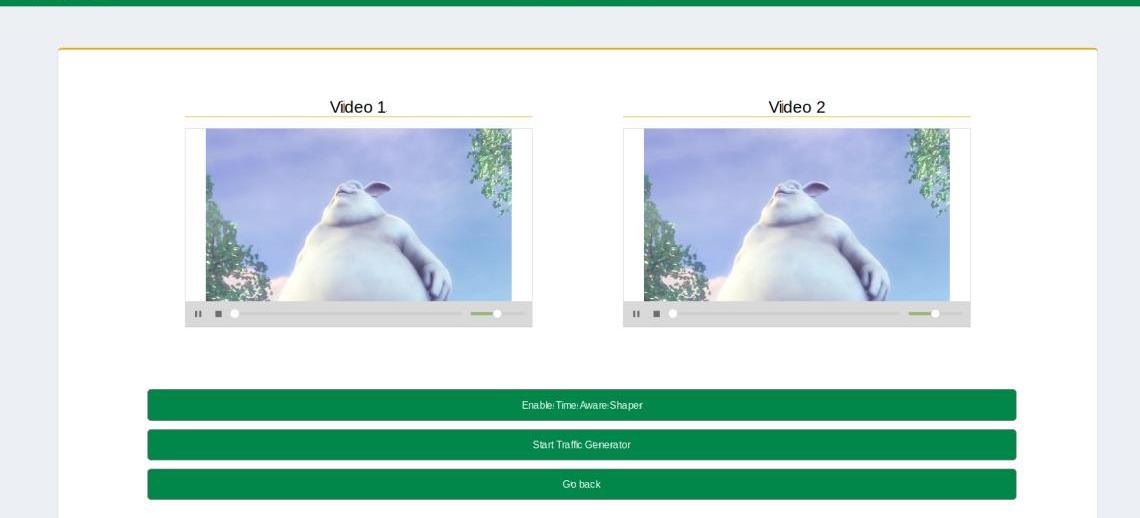

图16。时间感知整形器测试页

②点击“启用时间感知整形器”按钮，时间感知整形器(时隙)的配置参数将被发送到两台设备。通过此操作，由于优先级2(VLC实例1)的专用时隙可用于传输，其流量预留了一定百分比的带宽；③单击“启动帧生成器”按钮，该按钮被配置为启动device0中的流量生成器。主要参数定义1500字节帧的传输，VLAN优先级为5，带宽速率为100%，以产生拥塞。此时，VLC实例1应该被正确接收，但是VLC实例2不能被正确接收，因为在同一时隙中仍然存在对其他优先级的带宽的竞争。

④在Wireshark中开始捕捉几秒钟，打开I/O图，以毫秒为单位设置X刻度，然后注意把传输时间分成多个时隙。检查优先级为2的流量是否从未与其余流量同时传输，并检查优先级为4的流量是否已被接收。

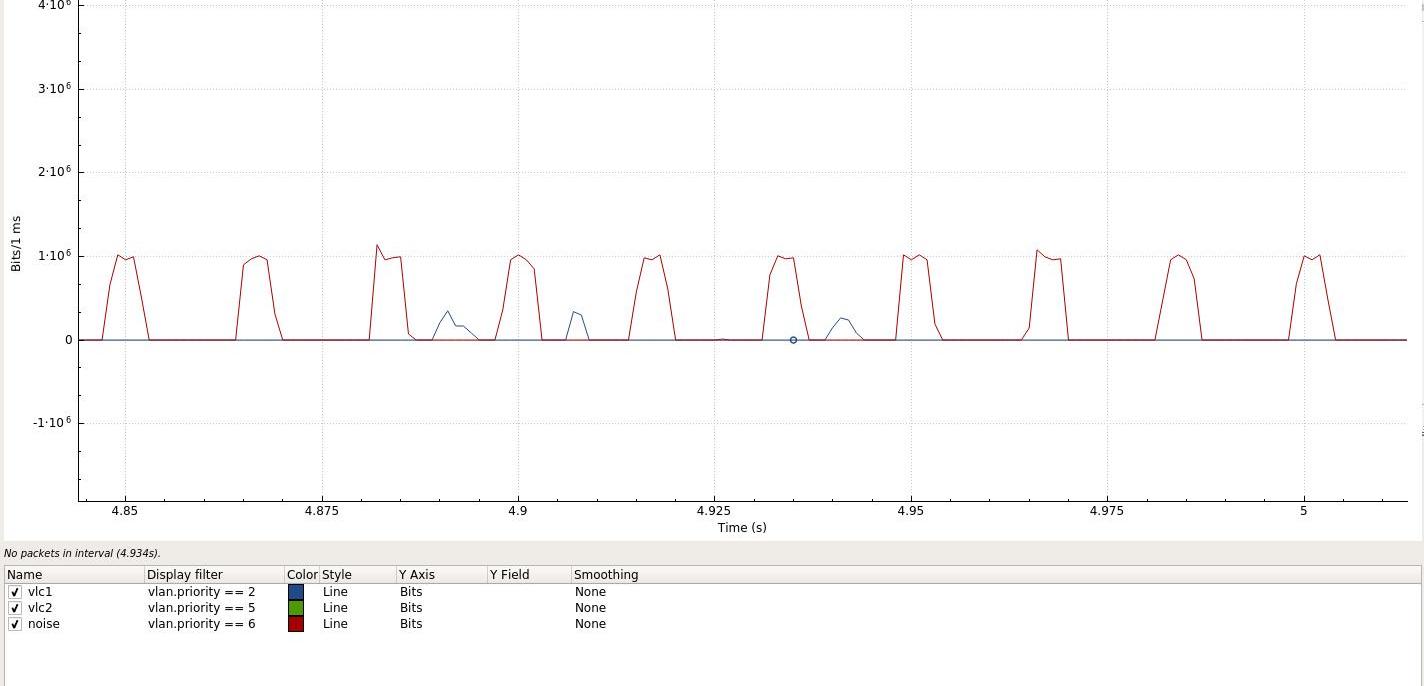

图17。时间感知整形器插槽

⑤点击“返回”按钮。单击此按钮时，流量生成器停止传输流量，VLC实例被中断，插槽配置保持不变，然后返回主页。

2.4.3 IEEE802.1Qav(CBS:基于信用的整形器测试)

使用时间感知整形器机制，由于每个传输窗口预留一个时隙，可以实现优先级为2的业务的优先级。在该测试中，基于信用的整形器机制将用于在具有多个优先级的流量之间分配带宽。特别是，必须为优先级为4的流量分配足够的带宽(VLC2 ),并将优先级为5的流量的带宽限制为允许传输其余流量的值。所选值将优先级为5的流量的带宽限制了20%。

验证步骤:

①单击“基于信用的Shaper测试”按钮，现在可以显示两个视频。启用了两个VLC客户端实例。VLC实例1对应于具有VLAN优先级2的流，而VLC实例2对应于具有VLAN优先级4的流。两个视频现在都可以显示。

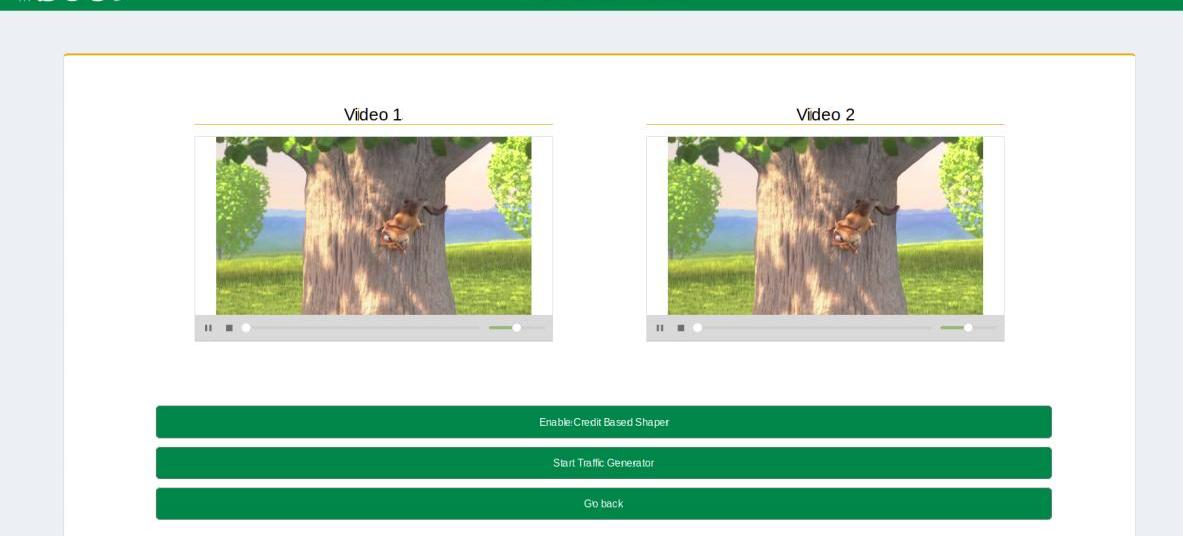

图18。基于信用的整形程序测试页

②点击“启用基于信用的整形器”按钮，基于信用的整形器的配置参数(带宽分数)被发送到两个设备。通过这个操作，由于优先级为5的流量的限制，优先级为4的流量(VLC实例2)预留了一定比例的带宽；

③单击“启动帧生成器”按钮，该按钮被配置为启动device0中的流量生成器。主要参数定义大小为1500字节的帧的传输，VLAN优先级为5，带宽速率为100%，以产生拥塞。此时，虽然负载流量的配置和之前测试一样，但是这次两个视频都可以正常接收，因为CBS功能在管理分配给各个优先级的带宽；

④在Wireshark中抓拍几秒，打开“I/O图”并以秒为单位设置X轴比例，注意优先级5流量的带宽限制，应该只有50 Mbps左右(250 Mbps的20%-1槽)。此外，X轴刻度可以设置为毫秒，并且可以验证优先级为4的业务总是在与优先级为5的业务相同的时隙中传输。

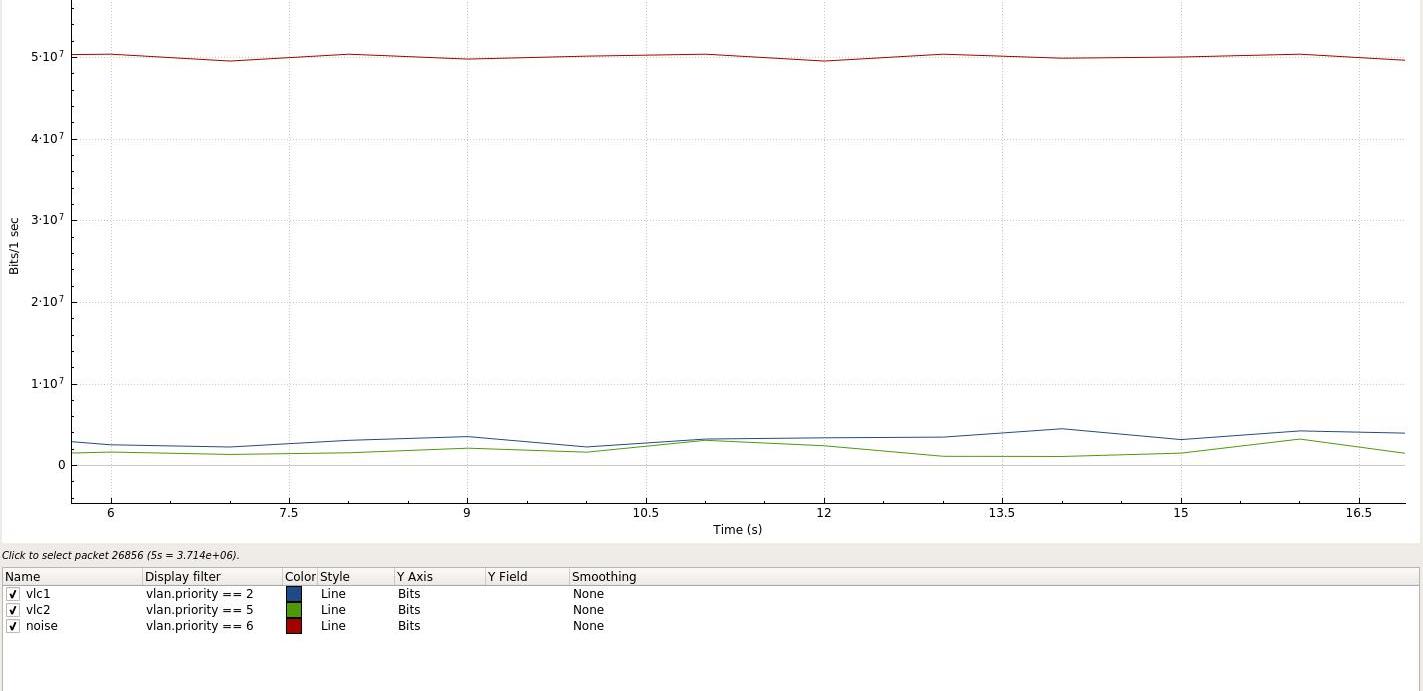

图19。基于信用的整形程序图1

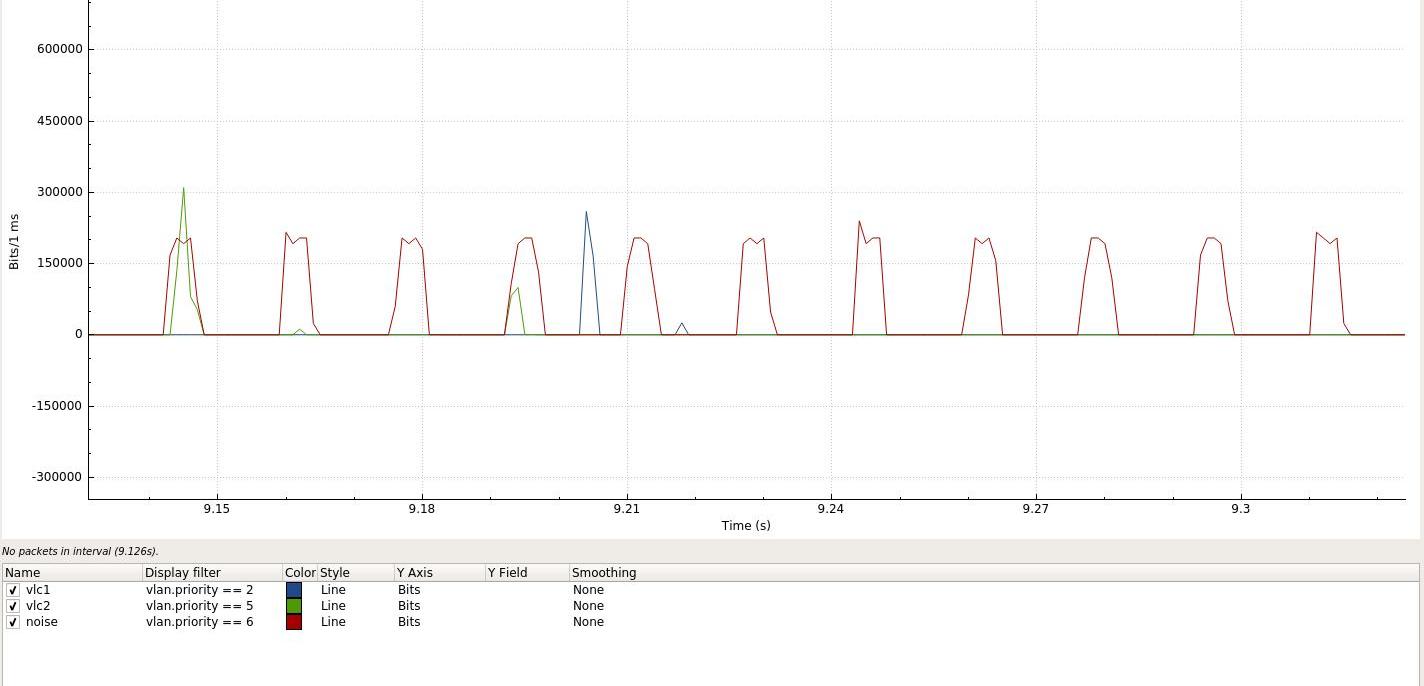

图20。基于信用的整形程序图2

⑤点击“返回”按钮。当您单击此按钮时，流量生成器停止传输流量，VLC实例被中断，与TSN相关的所有功能被禁用，您将返回到主页。

2.4.4 IEEE802.1CB(帧复制和擦除的可靠性测试)

为了测试FRER机制的优势，使用了新的视频流VLC3。该视频流在设备0和设备1中都被预先配置，以利用IEEE 802.1CB标准中定义的流识别功能。使用IEEE 802.1CB标准中定义的流识别功能。除了流识别功能，该流还被配置为从设备0中的端口0和端口1重复发送，并且在设备1中丢弃所接收的重复接收的帧。通过这种配置，可以实现无缝冗余，即零恢复时间。

验证步骤:

(1)点击“可靠性测试的帧复制和消除”按钮，两个视频现在都可以显示；从device0发送两个视频流，VLC3对应于FRER机制配置的流量。VLC2对应于另一个没有TSN机制的视频流；0

图21。帧复制和擦除的可靠性测试

②拔下连接设备0的端口-0和设备1的端口-0的电缆。此时VLC2会停止几秒，VLC3会继续连续播放。在这种情况下，VLC2会停止几秒钟，然后再次开始接收。因为RSTP功能检测到端口-0的链路断开，并开始通过端口-1传输VLC2流。与RSTP不同，FRER机制是一种零时恢复冗余机制，这也是为什么当port-0链路断开时，VLC3不会中断的原因。

1

图22。FRER测试模型

③单击“返回”按钮返回主页。

图11。时间感知整形器配置

⑥返回I/O图形捕获，检查带宽是否限制在25%左右；(因为只有一个时隙被预留给优先级5的流量)

图12。时间感知整形器操作

⑦单击设备1中的启用TAS，时间感知整形器的配置将只发送到设备1。其配置方式与device0相同；

⑧返回输入/输出图形捕捉。因为设备不能同时打开窗口，所以带宽减少了。注意:带宽降低可能与图片不同，因为两个设备中窗口的时间差是随机的；

图13。带宽减少(设置TAS后)

⑨点击“启用IEEE 802.1AS”按钮，用于激活两台设备中的IEEE 802.1AS，使它们具有同步时间。同步完成后，两台设备将同时打开循环窗口；

⑩返回I/O图捕获，检查同步完成后带宽恢复到25%左右；

图14。加载时间同步后的带宽

单击返回按钮。点击此按钮时，流量生成器停止传输流量，时隙配置被取消。它带你回到主页；

转到Wireshark，停止捕获。

IEEE802.1Qbv(TAS:时间敏感整形器测试)

如前面的测试所示，在以太网的标准操作下，VLC实例不能被优先化，因为流量优先级低于流量生成器的优先级。在该测试中，将证明TSN功能是在标准IEEE 802.1Qbv中定义的，它允许为不同的优先级分配传输时隙。特别地，在802.1Qbv块中配置的参数将仅允许优先级2的业务被传输到单个时隙中。剩余的业务将被传输到另一个时隙。将会有另一个不允许任何流量的时隙来定义保护带并改善Wireshark中的图形可视化。最后，第一个时隙将仅保留用于传输优先级为0的流量，以保持演示的成功执行。注意:802.1AS流量(优先级6)将被允许在所有时隙中传输。

图15。时间感知整形器配置

验证步骤:

①点击“时间感知整形器测试”按钮，会弹出一个新页面，在该页面中启用了两个VLC客户端实例。VLC1对应于具有VLAN优先级2的流，而VLC2对应于具有VLAN优先级4的流。两个视频现在都可以显示。

图16。时间感知整形器测试页

②点击“启用时间感知整形器”按钮，时间感知整形器(时隙)的配置参数将被发送到两台设备。通过此操作，由于优先级2(VLC实例1)的专用时隙可用于传输，其流量预留了一定百分比的带宽；③单击“启动帧生成器”按钮，该按钮被配置为启动device0中的流量生成器。主要参数定义1500字节帧的传输，VLAN优先级为5，带宽速率为100%，以产生拥塞。此时，VLC实例1应该被正确接收，但是VLC实例2不能被正确接收，因为在同一时隙中仍然存在对其他优先级的带宽的竞争。

④在Wireshark中开始捕捉几秒钟，打开I/O图，以毫秒为单位设置X刻度，然后注意把传输时间分成多个时隙。检查优先级为2的流量是否从未与其余流量同时传输，并检查优先级为4的流量是否已被接收。

图17。时间感知整形器插槽

⑤点击“返回”按钮。单击此按钮时，流量生成器停止传输流量，VLC实例被中断，插槽配置保持不变，然后返回主页。

2.4.3 IEEE802.1Qav(CBS:基于信用的整形器测试)

使用时间感知整形器机制，由于每个传输窗口预留一个时隙，可以实现优先级为2的业务的优先级。在该测试中，基于信用的整形器机制将用于在具有多个优先级的流量之间分配带宽。特别是，必须为优先级为4的流量分配足够的带宽(VLC2 ),并将优先级为5的流量的带宽限制为允许传输其余流量的值。所选值将优先级为5的流量的带宽限制了20%。

验证步骤:

①单击“基于信用的Shaper测试”按钮，现在可以显示两个视频。启用了两个VLC客户端实例。VLC实例1对应于具有VLAN优先级2的流，而VLC实例2对应于具有VLAN优先级4的流。两个视频现在都可以显示。

图18。基于信用的整形程序测试页

②点击“启用基于信用的整形器”按钮，基于信用的整形器的配置参数(带宽分数)被发送到两个设备。通过这个操作，由于优先级为5的流量的限制，优先级为4的流量(VLC实例2)预留了一定比例的带宽；

③单击“启动帧生成器”按钮，该按钮被配置为启动device0中的流量生成器。主要参数定义大小为1500字节的帧的传输，VLAN优先级为5，带宽速率为100%，以产生拥塞。此时，虽然负载流量的配置和之前测试一样，但是这次两个视频都可以正常接收，因为CBS功能在管理分配给各个优先级的带宽；

④在Wireshark中抓拍几秒，打开“I/O图”并以秒为单位设置X轴比例，注意优先级5流量的带宽限制，应该只有50 Mbps左右(250 Mbps的20%-1槽)。此外，X轴刻度可以设置为毫秒，并且可以验证优先级为4的业务总是在与优先级为5的业务相同的时隙中传输。

图19。基于信用的整形程序图1

图20。基于信用的整形程序图2

⑤点击“返回”按钮。当您单击此按钮时，流量生成器停止传输流量，VLC实例被中断，与TSN相关的所有功能被禁用，您将返回到主页。

2.4.4 IEEE802.1CB(帧复制和擦除的可靠性测试)

为了测试FRER机制的优势，使用了新的视频流VLC3。该视频流在设备0和设备1中都被预先配置，以利用IEEE 802.1CB标准中定义的流识别功能。使用IEEE 802.1CB标准中定义的流识别功能。除了流识别功能，该流还被配置为从设备0中的端口0和端口1重复发送，并且在设备1中丢弃所接收的重复接收的帧。通过这种配置，可以实现无缝冗余，即零恢复时间。

验证步骤:

(1)点击“可靠性测试的帧复制和消除”按钮，两个视频现在都可以显示；从device0发送两个视频流，VLC3对应于FRER机制配置的流量。VLC2对应于另一个没有TSN机制的视频流；0

图21。帧复制和擦除的可靠性测试

②拔下连接设备0的端口-0和设备1的端口-0的电缆。此时VLC2会停止几秒，VLC3会继续连续播放。在这种情况下，VLC2会停止几秒钟，然后再次开始接收。因为RSTP功能检测到端口-0的链路断开，并开始通过端口-1传输VLC2流。与RSTP不同，FRER机制是一种零时恢复冗余机制，这也是为什么当port-0链路断开时，VLC3不会中断的原因。

1

图22。FRER测试模型

③单击“返回”按钮返回主页。
