万字长文带你看懂 车载OLED显示屏应用趋势

作者/阿宝编辑/阿宝出品/阿宝1990

本系列内容主要分为五个部分：1。OLED发展历史；2.OLED液晶显示原理和车载使用场景；3.有机发光二极管的特殊制造工艺和限制；4.车载OLED应用技术风险及应用前景。总共1W个单词，预计阅读时间为40分钟。建议以后收集、分享并专注于阅读。

中国OLED产业的定义和分类：OLED又称有机发光二极管，是指由极薄的有机材料涂层和玻璃基板组成的有机半导体，当电流通过时会发光。OLED具有自发光学财产。OLED作为新一代显示技术，与LCD相比具有优越的显示性能，具有显示效果好、功耗低、灵活性高、超薄等优点。它广泛应用于汽车电子、智能穿戴设备、VR设备和消费电子产品的屏幕上。

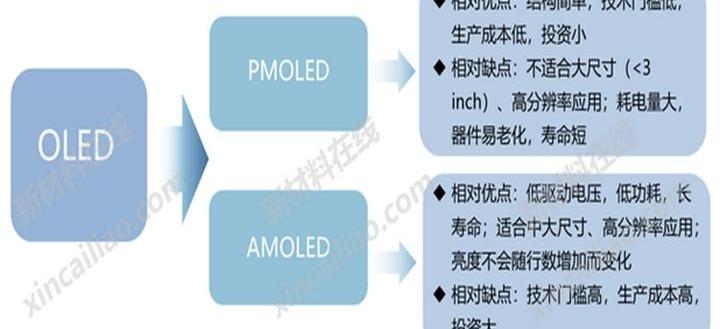

OLED按驱动方式可分为有源矩阵AMOLED和无源矩阵PMOLED。①AMOLED，也被称为有源驱动OLED，具有TFT阵列，可以独立控制每个像素的发光，允许像素连续且独立地发光，最终形成所需的图像。AMOLED是目前OLED行业的主流应用，主要广泛应用于高端和中大屏幕领域；

② PMOLED，也称为无源驱动OLED，没有TFT阵列，需要外部电路来控制像素照明，这使得难以实现对单个像素的精确控制。PMOLED的分辨率和发光效率较低，只能应用于低端和小型屏幕。

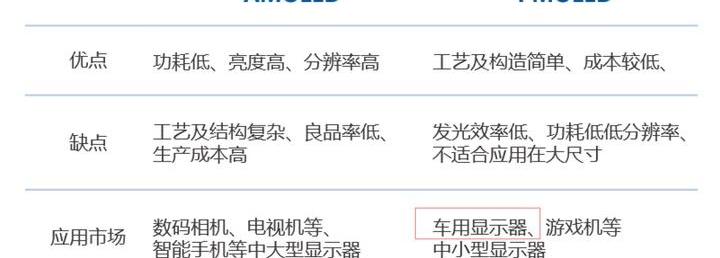

基于上述分析，板载OLED显示屏基本上采用了PMOLED技术。OLED行业发展历程：

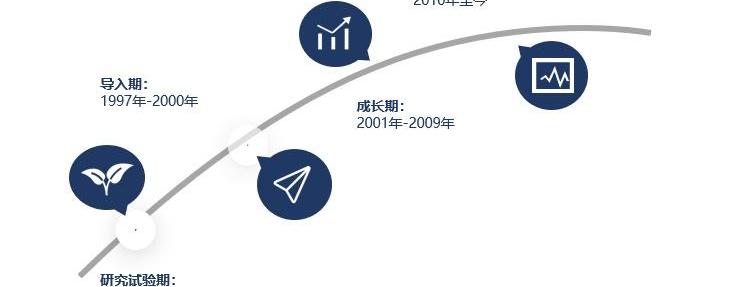

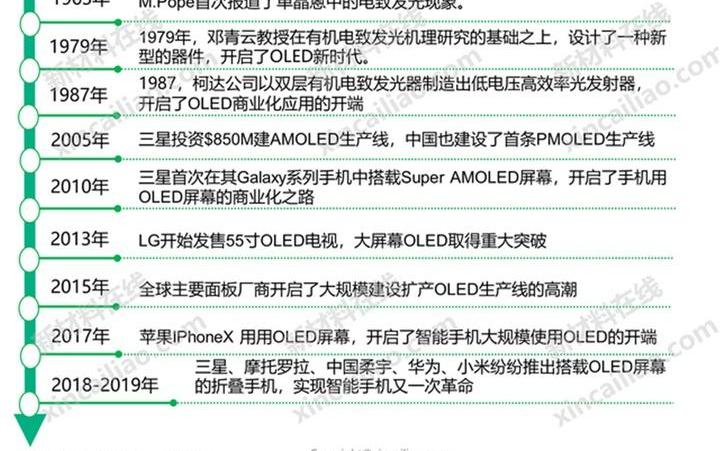

研究和实验阶段：OLED技术的发展始于20世纪50年代的法国南锡大学，法国物理化学家Andre？贝纳诺最早投资OLED技术研发领域，为未来的研究奠定了基础。1979年，美国柯达公司研究员邓青云博士在实验室发现了有机电池上的发光现象，并开始研究OLED，将其命名为有机发光二极管。从那时起，邓青云博士开始研究实用的有机发光二极管。1987年，邓青云博士和他的同事Steve？迷Slake（300382，Guba）成功地使用了类似于半导体PN结的双层有机结构来制造低压高效发光体，为柯达生产有机二极管显示器奠定了基础。随后，世界各地的主要科技公司逐渐涉足有机发光二极管的研究。直到1990年，英国剑桥大学的实验室成功开发了聚合物有机发光元件，为有机发光二极管的研究增添了新的方向。介绍期：1997年，日本先锋公司首次将单色OLED应用于汽车音响，开启了OLED的商业化和产业化之路。随后，索尼和爱普生等公司在OLED相关材料、原材料和设备方面掀起了全球研发热潮。经过三年的发展，2000年，OLED行业的下游应用开始逐步扩展到手机、PDA、相机和检测仪器等领域。然而，当时OLED产品规格小、数量少，都是无源驱动类型，只能显示单色或区域色。2009年之后，OLED行业的主要制造商逐渐将对OLED的研究从PMOLED转向AMOLED。这一时期是OLED行业的市场导入期，大多数OLED产品仍处于实验或试销阶段。成长期：OLED作为新一代平板显示技术，在下游领域的应用正在逐步扩大，技术也在逐步成熟。从2001年到2003年，OLED主要用于小型产品，例如索尼在2001年推出了13英寸全彩OLED屏幕，柯达在2003年的相机产品中采用了OLED技术。在全球高科技浪潮的冲击下，中国对OLED技术的研究得到了政府的关注和支持，政府也开始鼓励中国企业发展OLED产业。2002年，中国维信诺（002387，Guba）基于清华大学研究的技术，在建造了第一条PMOLED中试生产线。2008年10月，维信诺在昆山建立了第一条PMOLED量产线，实现了小型OLED显示器的量产，中国OLED产业初具规模。2004年至2009年，三星、索尼等厂商持续推广OLED技术，大尺寸OLED产品陆续投产。LG于2005年推出了40英寸OLED电视原型机，并于2009年实现了OLED电视的量产和销售。从2001年到2009年，可以看出OLED行业逐渐形成规模，市场进入增长期。快速发展期：在中国工业和信息化部的支持下，OLED在的研发实现了突破性发展。昆山威信诺、汕尾新力、四川红石、佛山彩虹等企业在小规模领域的OLED技术发展中逐渐成熟。其中，微信诺企业是中国最早掌握PMOLED生产制造技术的企业。同时，2010年，微信诺企业掌握了AMOLED中试生产工艺，引领了中国OLED行业的发展。2011年6月，中国19家OLED企业和机构联合成立了中国OLED产业联盟……

总工程师。2013年，中国京东方在内蒙古鄂尔多斯投产了全球第二代5.5代AMOLED（600295，股吧）。中国的OLED产业正在逐步向规模化发展，涵盖了更广泛的产品，包括移动终端和可穿戴设备。OLED产业自此进入快速发展时期，OLED技术正朝着通用性、标准化和多样化的方向发展。

OLED液晶显示器原理与车辆使用场景

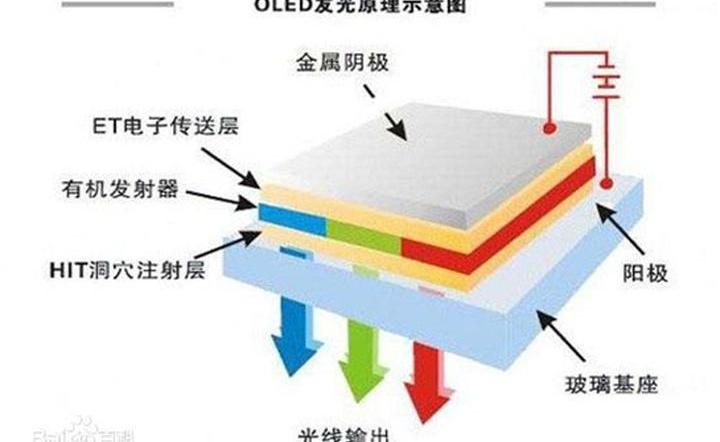

OLED，也称为机电激光显示器或有机发光半导体。OLED属于一种电流型有机发光器件，通过载流子的注入和复合发光。发射强度与注入的电流成比例。在电场的作用下，OLED中阳极产生的空穴和阴极产生的电子会移动，分别注入空穴传输层和电子传输层，并迁移到发光层。当两者在发光层中相遇时，会产生能量激子，激发发光分子并最终产生可见光。

从LCD到OLED的结构变化：

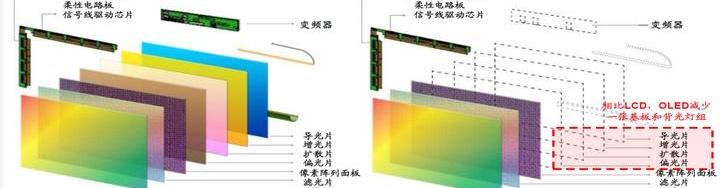

OLED具有简单的层次结构和更轻、更薄的成品。AMOLED是一种自发光结构，其发射层在适当的电压下根据不同的配方直接产生红色、绿色和蓝色光源，与LCD相比减少了基板和背光组的数量。更简单的分级结构决定了OLED技术可以生产更轻、更薄的屏幕；同时，由于自发光的特性，暗图像的功耗远低于LCD背光的恒定功耗，使AMOLED显示面板节能。

0

LCD是将TFT基板与CF基板结合，并将其进一步加工成TFT-LCD面板的工艺；另一方面，OLED通过多次蒸发和沉积来完成有机发光彩色层的沉积。在背面组装方面，由于OLED的自发光特性，与LCD相比，OLED消除了背光模块的组装过程，并减少了偏振器和背光源之间的结合。OLED的性能优势：

0

在CELL装箱中，OLED和TFT之间存在显著差异，因为装箱过程主要涉及显示技术的功能实现。AMOLED主要采用蒸发工艺将有机发光材料和阴极材料蒸发到背板上，与驱动电路结合形成发光器件，然后封装在无氧环境中进行保护。本文首发于微信公众号：Po 1990。文章内容属于作者个人观点，不代表和讯网络的立场。投资者应据此操作，并承担风险。
