苹果获Smart Fabric新专利 或可用于汽车

盖世汽车的智能面料将在未来的苹果产品中发挥重要作用，如耳机或VR耳机等可穿戴设备、智能服装、车辆面料、设备外壳和/或包装。据外媒报道，美国专利商标局授予苹果一项关于未来智能织物成分的智能织物专利。

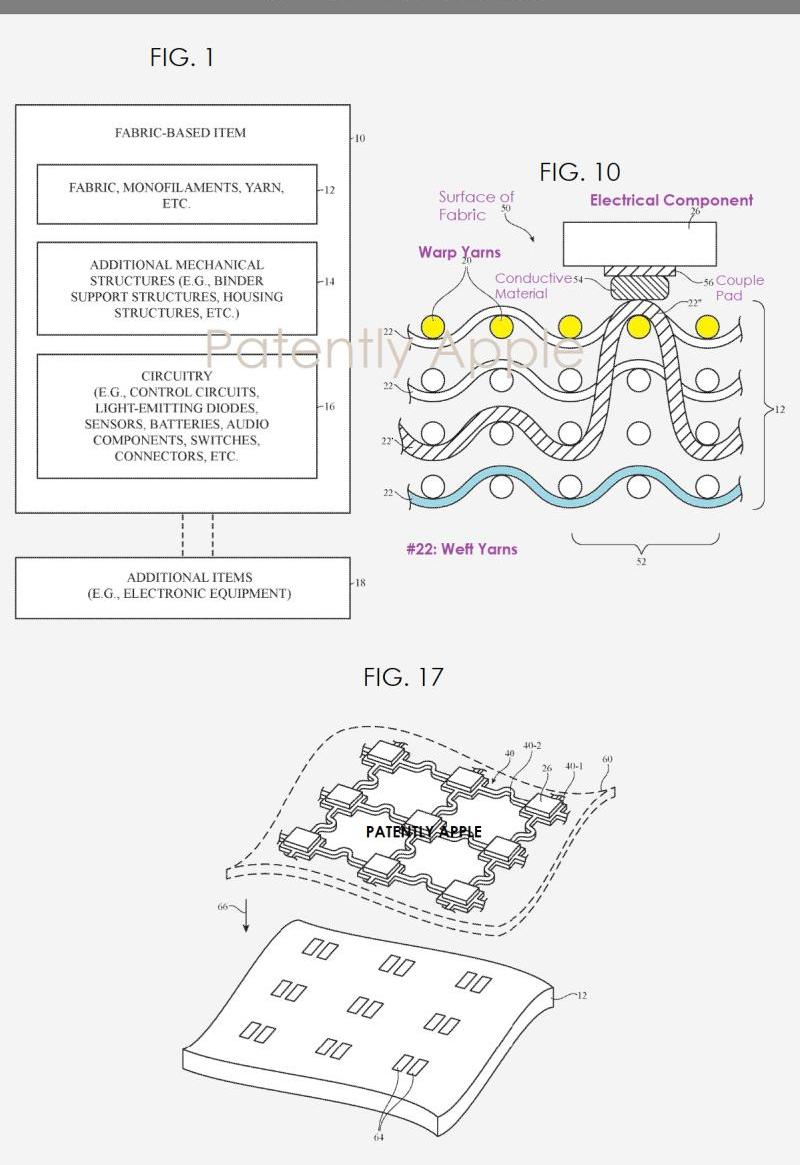

带有电子元件阵列的织物物品。织物等材料可用于制造家具、服装和其他物品。基于织物的物品通常不包括电子元件。然而，一些基于织物的物品需要电子组件来提供增强的功能。将电子元件集成到基于织物的物品中是非常具有挑战性的。织物相对柔软，因此很难将结构安装到织物上。电子元件必须连接到信号路径，但需要格外小心，否则织物弯曲和拉伸时会损坏信号路径。因此，市场需要更好的技术来将电子元件集成到基于织物的产品中。苹果公司获得了一项包括电子元件的织物产品的专利。例如，基于织物的物品可以具有一系列电子部件和一层或多层织物。织物层可以用作电子元件的基底，或者可以耦合到用于安装电子元件的支撑结构。这种电子元件可以安装在支撑结构上，例如柔性印刷电路。柔性印刷电路使用由开放阵列形成的栅格图案。蛇形柔性印刷电路部分可以在开口之间延伸，并且可以互连已经焊接到柔性印刷电路的电子部件。电子元件可以是发光二极管或其他电气设备。具有光散射颗粒的聚合物或其他材料可以覆盖电子部件。柔性印刷电路和元件阵列可以层压在织物层或其他材料层之间。图1是基于智能织物的示例性物品的示意图，而图10是示例性织物层的横截面侧视图，显示了如何选择放置在织物层表面上的导电材料股，如导电纱线，并用于制造连接到电气部件的接触部件，如焊料凸块。

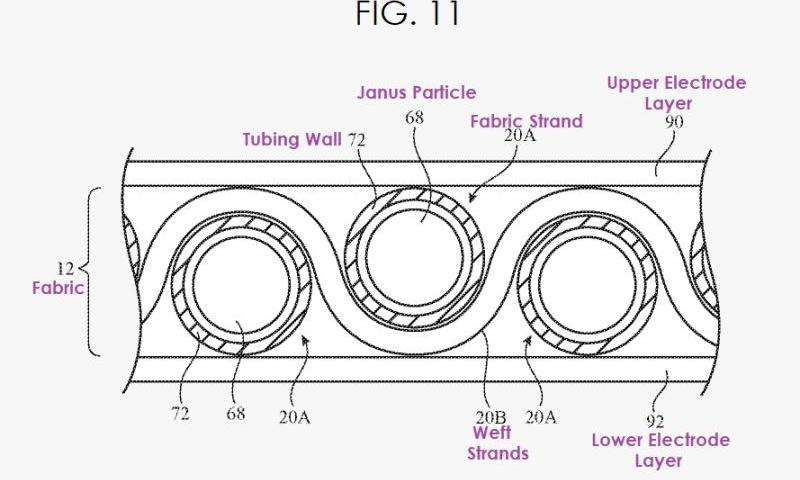

苹果专利图1、10、17和17是填充有电子元件阵列和相关材料层的示例性网状柔性基板的分解透视图，例如织物层或具有匹配接触垫的其他柔性层。具有可调节外观束的织物产品的苹果专利是一种基于织物的产品，包括由材料股交织而成的织物。基于织物的物品中的控制电路可用于调整织物部分的外观。材料线可以覆盖由不同颜色的带电纳米颗粒形成的电泳墨水的管道，并且控制电路可以用于向电泳墨水施加电场以改变织物的外观。带电的纳米颗粒和流体可以包含在管束中，也可以封装在封装的结构中，例如封装的球体。封装球或其他封装结构可以嵌入透明聚合物粘合剂中，该透明聚合物粘合剂位于织物的管道或其他结构中。电场可以施加到织物的给定区域，其中织物可以使用与该区域重叠的导电股、导电电极，例如管股上的透明导电电极、同轴电极或其他电极结构。图11显示了具有电极层的示例性织物的侧视图，该电极层可以将控制信号施加到织物内的管束中的电泳墨水结构。

苹果专利图11中提到的含有电泳墨水的球体或其他包装结构有时可以通过Chen Wei Janus颗粒添加到织物#12的管束中。
