苹果获泰坦项目新专利一种带有绕线定子和端匝冷却的电机

作者：

时间：1900/1/1 0:00:00

据外媒报道，美国专利商标局授予苹果一项名为“绕线定子和端匝冷却电机”的泰坦项目专利。

泰坦项目概念图图片来源:patentlyapple.com

苹果在其专利背景中指出，电机设计通常包括定子和转子。其中定子是固定在壳体中的环形结构，转子沿着轴线定位在定子中，并且相对于壳体被支撑以便能够相对于定子旋转。在一些电机设计中，永磁体连接到转子，绕组连接到定子。通过激励相绕组产生的磁场和永磁体之间的相互作用将导致转子相对于定子旋转，并且绕组响应于该旋转而被激励。绕组在下面使用。

定子绕组可以是线绕的或线绕的。线绕绕组包括围绕定子的定子齿缠绕并布置在定子槽中的导体束。线绕绕组包括通常由铜制成的刚性棒，这些棒布置在定子的槽中。两种类型的绕组都包括端匝，端匝是位于定子端部的绕组部分，用于互连位于不同槽中的绕组部分。

苹果专利的电机包括限定槽的定子体。每个绕组棒布置在由定子体限定的槽中。端匝环具有上环表面和下环表面，并且包括以圆形阵列布置的汇流条。每个汇流条具有连接到一个绕线棒的第一端和连接到绕线棒的第二端。第一端部具有限定下环表面的一部分的下杆表面。第二端部具有上部杆表面，该上部杆表面限定了上部环表面的一部分。冷却结构设置成与上环表面或下环表面中的至少一个成导热关系，用于从端部操纵环接收热量。

所公开示例的另一方面是一种电机，其包括限定槽的定子体。电机还包括绕组棒，每个绕组棒布置在由定子体限定的槽中。端匝组件具有上表面和下表面，并且连接到绕组杆。冷却结构具有与端匝组件的下表面成导热关系的第一部分和与端匝组件的上表面成导热关系的第二部分。

所公开的示例的另一方面是一种三相电机，包括限定槽的定子体、具有以圆形阵列布置的汇流条的上匝和下匝组件以及绕组条。这些绕组棒每个都布置在由定子体限定的槽中。卷绕杆是直的，并且每个卷绕杆从上端匝组件的一个母线延伸到下端匝组件的一个母线。

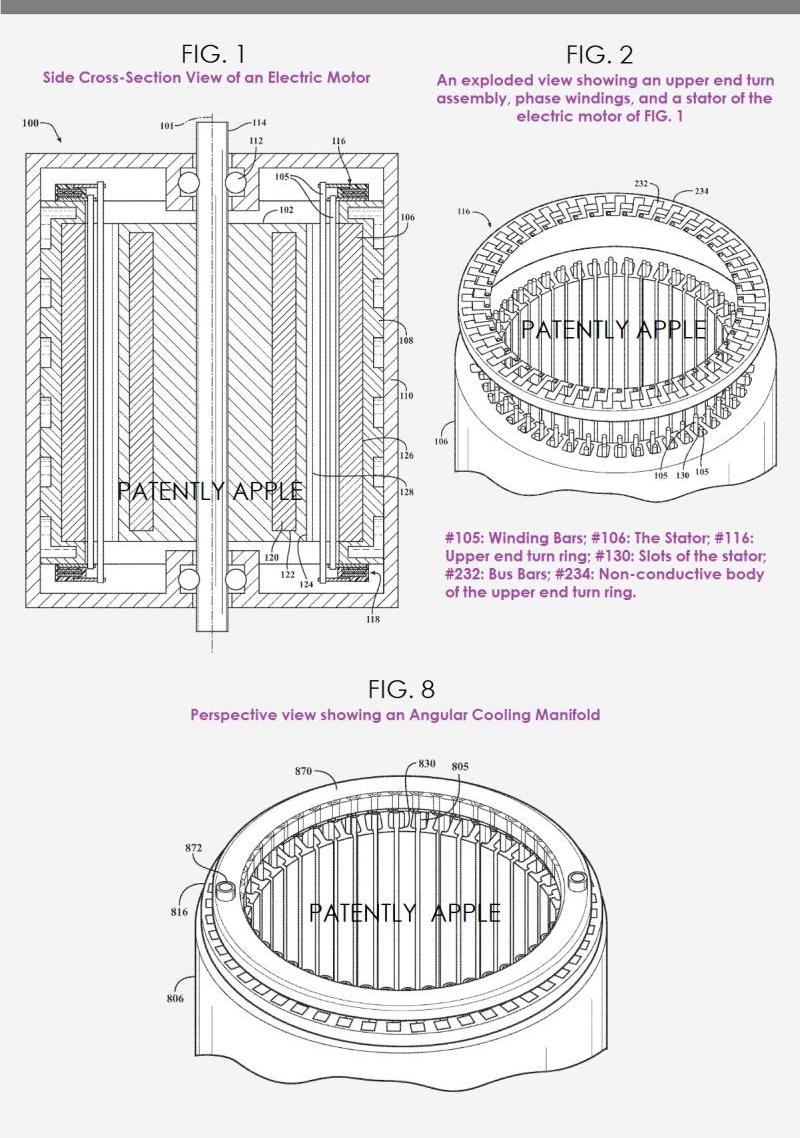

图1是电机的侧剖视图；图2是图1电动机的上端匝组件、相绕组和定子的分解图。图8是显示环形冷却歧管的透视图。
