苹果获Smart Fabric新专利 或可用于汽车

盖世汽车讯智能织物将在未来的苹果产品中发挥重要作用，例如耳机或VR耳机等可穿戴设备、智能服装、车辆织物、设备外壳和/或包装。据外媒报道，美国专利商标局授予苹果一项智能织物(Smart Fabric)专利，关于未来智能织物的构成。

(来源:patentlyapple.com)

具有电子元件阵列的基于织物的物品

像织物这样的材料可以用来制作家具、衣服和其他物品。基于织物的制品通常不包括电子元件。然而，有一些基于织物的物品需要电子元件来提供增强的功能。

将电子元件集成到基于织物的物品中是非常具有挑战性的。织物是柔软的，所以很难在织物上安装结构。电子元件必须耦合到信号路径，但需要格外小心，否则当织物弯曲和拉伸时，信号路径将被损坏。因此，市场需要更好的技术来将电子元件集成到基于织物的物品中。

苹果公司获得了一项基于织物的产品专利，包括电子元件。例如，基于织物的制品可以具有一系列电子元件和一层或多层织物。织物层可以用作电子元件的基底，或者可以连接到安装有电子元件的支撑结构上。

电子元件可以安装到支撑结构上，例如柔性印刷电路。柔性印刷电路采用由开口阵列形成的网格图案。蛇形柔性印刷电路段可以在开口之间延伸，并且可以互连电子元件已经焊接到柔性印刷电路的部分。

电子元件可以是发光二极管或其他电子设备。具有光散射颗粒的聚合物或其他材料可以覆盖电子元件。柔性印刷电路和元件阵列可以层压在织物层或其他材料层之间。

图1是基于智能织物的示例性制品的示意图，图10是示例性织物层的横截面侧视图，示出了如何选择诸如导电纱线的导电材料束，以放置在织物层的表面上，并用于制造诸如用于耦合到电子元件的焊料凸块的触点。

苹果专利图1、10和17(来源:patentlyapple.com)

图17是示例性网格(网格图案)柔性衬底的分解透视图，该衬底填充有电子部件和相关材料层的阵列，例如织物层或具有匹配接触垫的其它柔性层。

具有可调节外观束的织物制品

苹果公司获得了一项基于织物的物品的专利，包括由交织的材料股(如交织的管束和其他材料束)形成的织物。可以通过使用基于织物的物品中的控制电路来调整织物部件的外观。

材料线可以覆盖由不同颜色的带电纳米粒子形成的电泳墨水的管道，并且控制电路可以用于向电泳墨水施加电场以改变织物的外观。

带电纳米粒子和流体可以包含在管束中，或者可以封装在包装结构如包装球体中。封装球或其他封装结构可以嵌入透明聚合物粘合剂中，并且透明粘合剂位于织物的管或其他结构中。可以将电场施加到织物的给定区域，其中织物可以使用与该区域重叠的导电股线、导电电极如股线上的透明导电电极、同轴电极或其他电极结构。

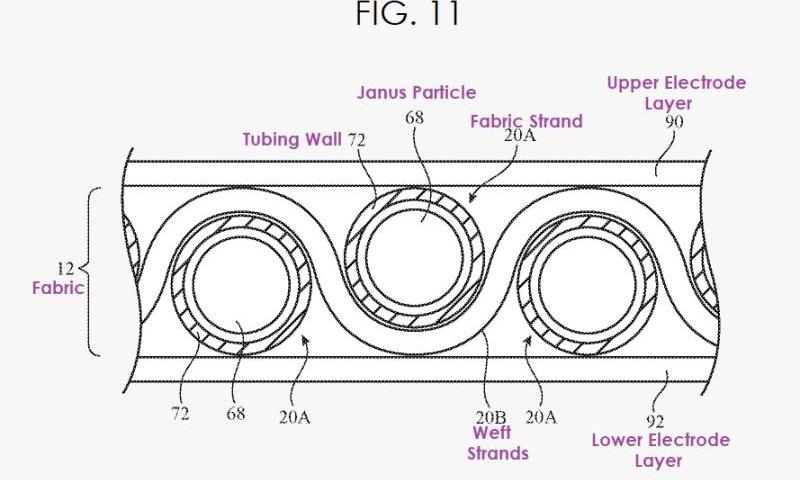

图11是具有电极层的示例性织物的侧视图，控制信号可以施加到织物中管束中的电泳墨水结构。

苹果专利图11(来源:patentlyapple.com)

上述包含电泳墨水的球体或其他包装结构有时可以是Chen Weijanus颗粒，其可以添加到#12织物束中。盖世汽车讯智能织物将在未来的苹果产品中发挥重要作用，例如耳机或VR耳机等可穿戴设备、智能服装、车辆织物、设备外壳和/或包装……ng。据外媒报道，美国专利商标局授予苹果一项智能织物(Smart Fabric)专利，关于未来智能织物的构成。

(来源:patentlyapple.com)

具有电子元件阵列的基于织物的物品

像织物这样的材料可以用来制作家具、衣服和其他物品。基于织物的制品通常不包括电子元件。然而，有一些基于织物的物品需要电子元件来提供增强的功能。

将电子元件集成到基于织物的物品中是非常具有挑战性的。织物是柔软的，所以很难在织物上安装结构。电子元件必须耦合到信号路径，但需要格外小心，否则当织物弯曲和拉伸时，信号路径将被损坏。因此，市场需要更好的技术来将电子元件集成到基于织物的物品中。

苹果公司获得了一项基于织物的产品专利，包括电子元件。例如，基于织物的制品可以具有一系列电子元件和一层或多层织物。织物层可以用作电子元件的基底，或者可以连接到安装有电子元件的支撑结构上。

电子元件可以安装到支撑结构上，例如柔性印刷电路。柔性印刷电路采用由开口阵列形成的网格图案。蛇形柔性印刷电路段可以在开口之间延伸，并且可以互连电子元件已经焊接到柔性印刷电路的部分。

电子元件可以是发光二极管或其他电气设备。具有光散射颗粒的聚合物或其他材料可以覆盖电子元件。柔性印刷电路和元件阵列可以层压在织物层或其他材料层之间。

图1是基于智能织物的示例性制品的示意图，图10是示例性织物层的横截面侧视图，示出了如何选择诸如导电纱线的导电材料束，以放置在织物层的表面上，并用于制造诸如用于耦合到电子元件的焊料凸块的触点。

苹果专利图1、10和17(来源:patentlyapple.com)

图17是示例性网格(网格图案)柔性衬底的分解透视图，该衬底填充有电子部件和相关材料层的阵列，例如织物层或具有匹配接触垫的其它柔性层。

具有可调节外观束的织物制品

苹果公司获得了一项基于织物的物品的专利，包括由交织的材料股(如交织的管束和其他材料束)形成的织物。可以通过使用基于织物的物品中的控制电路来调整织物部件的外观。

材料线可以覆盖由不同颜色的带电纳米粒子形成的电泳墨水的管道，并且控制电路可以用于向电泳墨水施加电场以改变织物的外观。

带电纳米粒子和流体可以包含在管束中，或者可以封装在包装结构如包装球体中。封装球或其他封装结构可以嵌入透明聚合物粘合剂中，并且透明粘合剂位于织物的管或其他结构中。可以将电场施加到织物的给定区域，其中织物可以使用与该区域重叠的导电股线、导电电极如股线上的透明导电电极、同轴电极或其他电极结构。

图11是具有电极层的示例性织物的侧视图，控制信号可以施加到织物中管束中的电泳墨水结构。

苹果专利图11(来源:patentlyapple.com)

上述包含电泳墨水的球体或其他包装结构有时可以是Chen Weijanus颗粒，其可以添加到#12织物束中。
