电流钳无疑是目前汽车检测、维修、诊断最有力的工具之一。它可以在不切断、断开或剥离电线的情况下检测电源和接地线的完整性，侵入程度极低。新的红柯皮科电流钳使用BNC+连接器，由示波器供电，而不是内置电池。同时取消了零点按钮和档位。一旦连接到示波器，软件将自动识别、设置和调零电流钳。
HOKO pico汽车示波器的选择见:qichebo.com。
两个皮科BNC+电流钳(60A和2000A)设计了出色的噪声屏蔽，由于没有内置电池，读数漂移更小。60A电流钳TA473用于测量10mA至60A范围内的电流，涵盖所有小电流测试。2000A电流钳TA388可以测量高达2000安培的电流，测试分辨率在200A以下为100mA，在200 A-2000 A范围内为500mA。我们还可以使用软件的缩放和滤波功能来更好地观察电流波形。正是因为2000A电流钳的高分辨率，所以很多用户会问是否可以应用于一些小电流测试。
接下来我将进行五次小电流测试，每次将60A电流钳和2000A电流钳夹在同一根电缆上，对比看看2000A大范围电流钳如何测量小电流！
图一。柴油机电磁喷嘴试验
图1中的蓝色和红色波形分别由60A电流钳和2000A电流钳测量。显然，2000A电流钳的高性能使得清晰捕捉喷油器电流流入、针阀升程保持电流和电磁阀逐渐断电的整个动态变化成为可能。但从图1中也可以看出，60A电流钳(蓝色波形)更稳定，2000A电流钳(红色波形)在0V电压附近纹波更明显。而且60年电流钳测得的最大电流是13.94A，更准确。
图二。独立点火初级电流测试
从图2可以看出，两个电流钳采集的初级点火电流波形差别不大，最大电流的测量结果也非常接近。我们将400kHz低通滤波器应用于两个通道，以提高初级电路电流上升阶段的波形分辨率。在电流上升阶段，可以清楚地看到，2000A电流钳测得的波形(绿色)比60A电流钳测得的波形(红色)振荡更多。
图3。氧传感器加热器的电流测试
然后，我们测试氧传感器加热元件的电流，它是一个脉冲宽度调制(PWM)或占空比方波。从图3可以看出，2000A电流钳测得的波形(深红色)明显比60A电流钳测得的波形(蓝色)噪声更大，毛刺更多。对2000A电流钳测得的波形进行1kHz低通滤波后，波形(浅红色)的分辨率得到提高。
图4。喷油器多点喷射电流(汽油机)
在测试多点喷射喷嘴的电流时，我们也发现用2000A电流钳测得的波形(红色)有很多毛刺和噪声干扰。令人惊讶的是，我们通过软件对2000A电流钳测得的波形进行了低通滤波和放大，仍然可以捕捉到电流波形中的拐点(浅红色)，针阀升程，喷油器开启。请注意，将2000A电流钳连接到示波器进行测试时，PicoScope软件可以选择的最小范围是5A。我们测了低通滤波后的波形，显示最大电流为883.3mA，与60A电流钳测得的最大电流非常接近。
图5。寄生漏电流测试
最后，我们要测量寄生漏电流。在这次测试中，2000A电流钳出色的抗干扰性能出乎我们的意料。因为发动机关机和软件的低通滤波功能，噪音降低了很多。但是，用2000A电流钳测得的寄生漏电流结果并不总是可靠的，可以从图5测得的最大电流作出这种判断。如果车辆的泄漏电流不大于70mA，用60A电流钳测得的最大值为60.49mA，根据这个数据可以判断车辆正常。而2000A电流钳测得的最大值是104.5mA，所以我们会因为测试设备选择不当而误以为汽车漏电。
下面我们来回顾一下汽油机第四次多点喷油嘴电流测试。其实这个测试对2000A的电流钳要求很高。2000A电流钳TA388本身的钳口直径为32mm，而喷油器信号线的直径可能只有1-2mm，这对电流钳捕捉电磁感应的灵敏度是很大的挑战。而且图4中，喷油器电流小于1A，最小软件范围只能选5A，周围还是有电磁干扰的。
尽管有这些很高的要求，尽管在第一次测试中纹波被2000A电流钳收集，并且在几次测试中电流值比60A电流钳更高，噪声更大，但是从上面的测试结果来看，2000A电流钳在测量小电流时仍然表现出色。过滤和缩放功能……f该软件可以帮助我们改善波形，这使得2000A电流钳是一个可选的强大工具，当我们需要测量小电流！电流钳无疑是目前汽车检测、维修、诊断最有力的工具之一。它可以在不切断、断开或剥离电线的情况下检测电源和接地线的完整性，侵入程度极低。新的红柯皮科电流钳使用BNC+连接器，由示波器供电，而不是内置电池。同时取消了零点按钮和档位。一旦连接到示波器，软件将自动识别、设置和调零电流钳。
HOKO pico汽车示波器的选择见:qichebo.com。
两个皮科BNC+电流钳(60A和2000A)设计了出色的噪声屏蔽，由于没有内置电池，读数漂移更小。60A电流钳TA473用于测量10mA至60A范围内的电流，涵盖所有小电流测试。2000A电流钳TA388可以测量高达2000安培的电流，测试分辨率在200A以下为100mA，在200 A-2000 A范围内为500mA。我们还可以使用软件的缩放和滤波功能来更好地观察电流波形。正是因为2000A电流钳的高分辨率，所以很多用户会问是否可以应用于一些小电流测试。
接下来我将进行五次小电流测试，每次将60A电流钳和2000A电流钳夹在同一根电缆上，对比看看2000A大范围电流钳如何测量小电流！
图一。柴油机电磁喷嘴试验

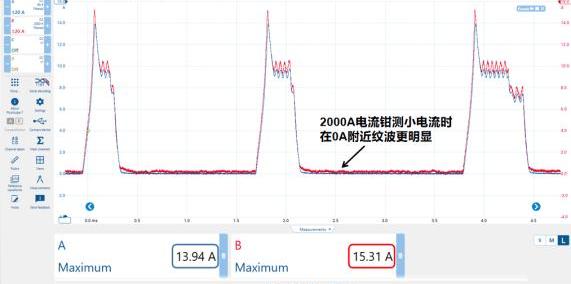

图1中的蓝色和红色波形分别由60A电流钳和2000A电流钳测量。显然，2000A电流钳的高性能使得清晰捕捉喷油器电流流入、针阀升程保持电流和电磁阀逐渐断电的整个动态变化成为可能。但从图1中也可以看出，60A电流钳(蓝色波形)更稳定，2000A电流钳(红色波形)在0V电压附近纹波更明显。而且60年电流钳测得的最大电流是13.94A，更准确。
图二。独立点火初级电流测试

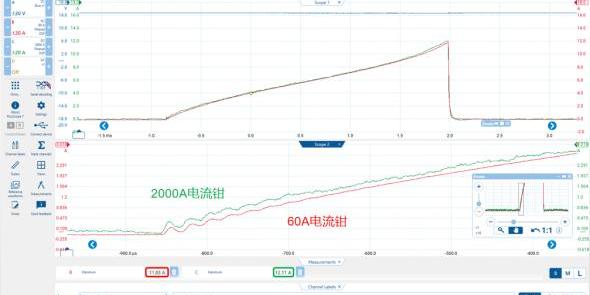

从图2可以看出，两个电流钳采集的初级点火电流波形差别不大，最大电流的测量结果也非常接近。我们将400kHz低通滤波器应用于两个通道，以提高初级电路电流上升阶段的波形分辨率。在电流上升阶段，可以清楚地看到，2000A电流钳测得的波形(绿色)比60A电流钳测得的波形(红色)振荡更多。
图3。氧传感器加热器的电流测试

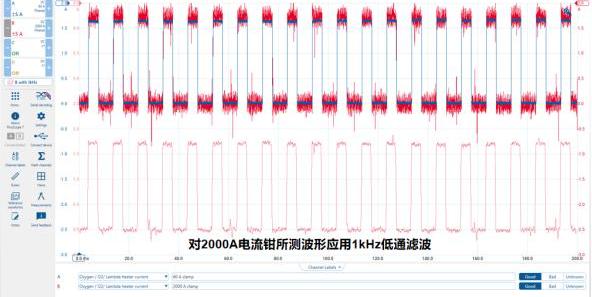

然后，我们测试氧传感器加热元件的电流，它是一个脉冲宽度调制(PWM)或占空比方波。从图3可以看出，2000A电流钳测得的波形(深红色)明显比60A电流钳测得的波形(蓝色)噪声更大，毛刺更多。对2000A电流钳测得的波形进行1kHz低通滤波后，波形(浅红色)的分辨率得到提高。
图4。喷油器多点喷射电流(汽油机)

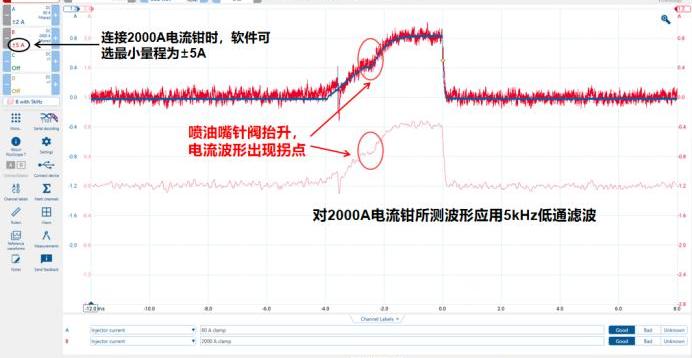

在测试多点喷射喷嘴的电流时，我们也发现用2000A电流钳测得的波形(红色)有很多毛刺和噪声干扰。令人惊讶的是，我们通过软件对2000A电流钳测得的波形进行了低通滤波和放大，仍然可以捕捉到电流波形中的拐点(浅红色)，针阀升程，喷油器开启。请注意，将2000A电流钳连接到示波器进行测试时，PicoScope软件可以选择的最小范围是5A。我们测了低通滤波后的波形，显示最大电流为883.3mA，与60A电流钳测得的最大电流非常接近。
图5。寄生漏电流测试

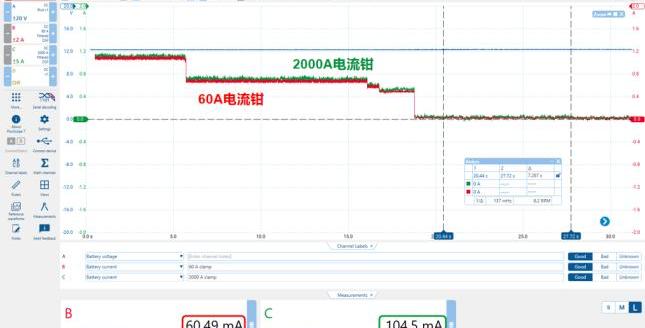

最后，我们要测量寄生漏电流。在这次测试中，2000A电流钳出色的抗干扰性能出乎我们的意料。因为发动机关机和软件的低通滤波功能，噪音降低了很多。但是，用2000A电流钳测得的寄生漏电流结果并不总是可靠的，可以从图5测得的最大电流作出这种判断。如果车辆的泄漏电流不大于70mA，用60A电流钳测得的最大值为60.49mA，根据这个数据可以判断车辆正常。而2000A电流钳测得的最大值是104.5mA，所以我们会因为测试设备选择不当而误以为汽车漏电。
下面我们来回顾一下汽油机第四次多点喷油嘴电流测试。其实这个测试对2000A的电流钳要求很高。2000A电流钳TA388本身的钳口直径为32mm，而喷油器信号线的直径可能只有1-2mm，这对电流钳捕捉电磁感应的灵敏度是很大的挑战。而且图4中，喷油器电流小于1A，最小软件范围只能选5A，周围还是有电磁干扰的。
尽管有这些很高的要求，尽管在第一次测试中纹波被2000A电流钳收集，并且在几次测试中电流值比60A电流钳更高，噪声更大，但是从上面的测试结果来看，2000A电流钳在测量小电流时仍然表现出色。过滤和缩放功能……f该软件可以帮助我们改善波形，这使得2000A电流钳是一个可选的强大工具，当我们需要测量小电流！
