苹果泰坦项目获新专利：光场平视显示器

作者：

时间：1900/1/1 0:00:00

据外媒报道，美国专利商标局授予苹果公司一项泰坦项目专利：一种可以将信息投射到挡风玻璃上的光场平视显示器。

汽车和其他交通工具有时可能配备平视显示器，可以将图像投影到车辆的挡风玻璃上。因此，驾驶员不需要将视线从前方道路转移到投影图像上，从而使驾驶更加安全。平视显示器通常用于显示车辆状态信息，例如速度表信息。为了最大限度地提高其在车辆环境中的实用性，平视显示器需要增强其为车辆乘员显示信息的能力。苹果公司已经为一种平视显示器申请了专利，这种显示器可以产生从其中一个窗口反射到观众的输出。平视显示器可以是光场平视显示器，其可以产生允许观看者观察平视显示器上的三维内容的光场输出。光场显示单元阵列和相应的透镜可以用于将光场输出引导到观看者。该透镜可以将从显示单元输出的重叠光场引导到观看者，从而在车窗上产生放大的无缝光场观看区域。平视显示器可以具有透射显示器，例如液晶显示器或具有背光像素阵列的其他显示器。这些像素包括不同颜色的子像素。每个像素都有一个细长的形状，可以沿着给定的维度延伸。透射显示器中与像素重叠的双凸透镜可以沿着给定的维度平行于细长的像素延伸。定向背光可以用于调整由光场显示器产生的光场的输出方向。定向背光也可以被调整为在观看者的左眼和右眼之间交替，从而向两个观看者提供光场输出。图1显示了带有平视显示器的示例性车辆的侧视图；图2是带有平视显示器的说明性车辆或其他系统的示意图；图3是车辆中平视显示器的侧视图。

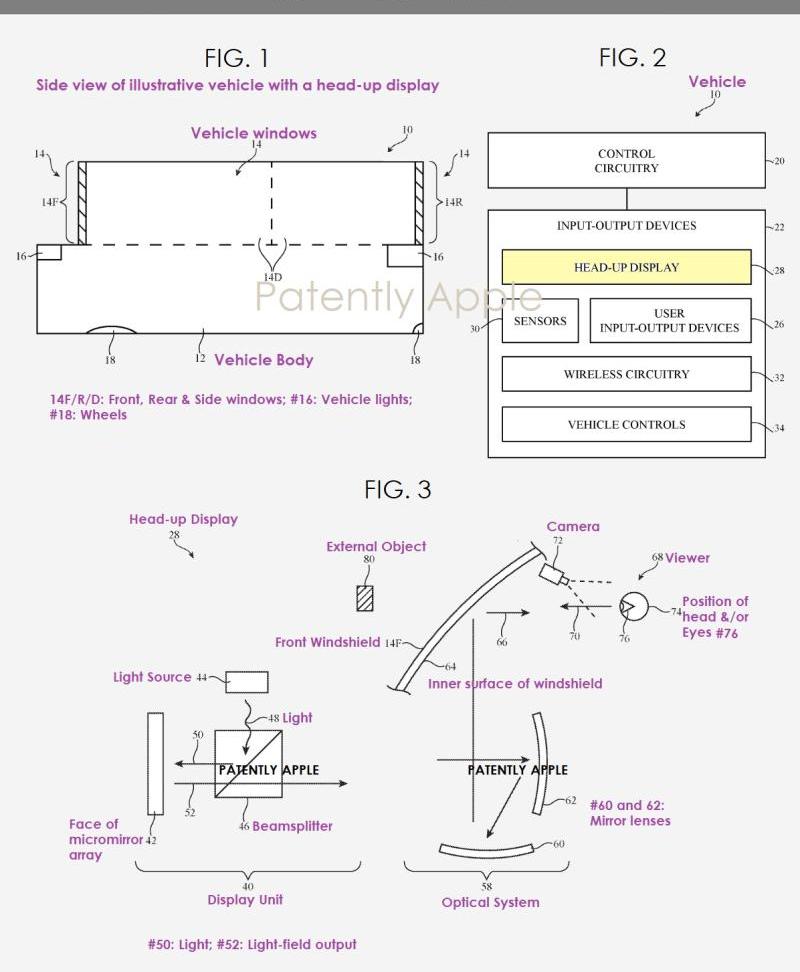

苹果专利图1、2和3。具体地，如图3所示，平视显示器可以包括一个或多个显示单元，例如显示单元#40和一个或更多个透镜，以形成光学系统，例如光学系统#58。显示单元#40可以是基于液晶显示器、有机LED显示器、阴极射线管、等离子体显示器、投影显示器或其他合适的显示器的光场显示单元。光场显示单元可以生成与显示给观看者#6的3D内容相关的光场。该光学系统可以用于向观看者呈现光场显示单元的光场输出。例如，光学系统可以将从显示单元输出的光场引导到前挡风玻璃的内表面。透过挡风玻璃面向70号的观察者可能会看到反射光。此外，观看者还可以看到来自显示单元的内容和车辆的外部对象#80。可以使用数字图像传感器或其他传感器来跟踪观看者的头部和/或眼睛的位置。观察者跟踪信息可以用于限制所生成的光场输出的量。当使用平视显示器来创建3D显示输出时，限制所产生的光场输出的量可以减少控制电路的处理负担。在示例图3中，光场显示单元是一个基于投影仪的系统。该系统包括诸如光源#44之类的光源，其可以产生光源#48，并且该光源将从分束器#46反射到反射光#50。反射的光被引导向微反射镜阵列#42的表面。光从微反射镜阵列反射到光场输出#52中。图8显示了观看者的观看区域和相关的平视显示器的俯视图，其中子区域与观看者的左眼和右眼对齐。
