2.5mm×1.3mm小型“PMDE封装”二极管（SBD/FRD/TVS）产品阵容进一步扩大，助力应用产品实现小型化

全球半导体制造商ROHM(总部位于日本京都)推出PMDE封装(2.5mm×1.3mm)产品，以满足车载设备、工业设备、消费电子设备等各种应用中保护电路和开关电路的小型化要求。这一次，产品阵容中增加了14款车型。

二极管广泛应用于从车载设备到工业设备和消费电子设备的电路整流、保护和开关。为了减小安装面积，需要减小二极管的封装尺寸。此外，在这些应用中，需要更高性能的二极管来降低功耗。另一方面，当二极管封装尺寸减小时，背电极和成型表面积也会减小，导致散热不佳。在这方面，ROHM的PMDE封装通过扩展背电极和改善散热路径来提高散热性能。同时，封装的小型化可以实现与传统封装相同的电气特性。

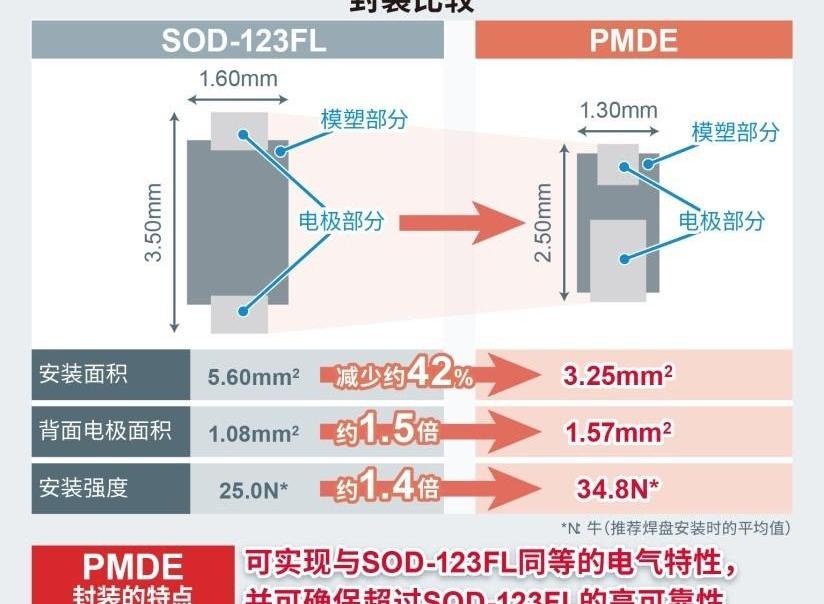

PMDE封装是ROHM自己的小封装，和普通SOD-323封装的焊盘图案一样。通过改进背电极和散热路径，相同的电特性(电流、耐压等。)由于用更小的封装尺寸实现了普通的SOD-123FL封装(3.5mm×1.6mm)，安装面积减少了约42%，有助于电路板的小型化。此外，贴装强度约为SOD-123FL封装的1.4倍，降低了电路板受力时出现裂纹(产品裂纹)的风险，因此贴装可靠性更高。

此次，PMDE封装产品中，RBxx8系列肖特基势垒二极管(以下简称“SBD”)新增10款，RFN系列快恢复二极管(以下简称“FRD”)新增2款，VS系列瞬态电压抑制二极管(以下简称“TVS”)新增2款。电路中的许多用途可以通过小尺寸的二极管来实现。

2022年1月起新品全部投入量产(样片价格:50日元~/片，不含税)，可通过Ameya360、Sekorm、RightIC、Oneyac等电商平台购买样片。

未来，ROHM将继续致力于提高半导体元件的质量，从低耐压到高耐压，并继续加强独特的产品阵容，为应用产品的进一步小型化和更低功耗做出贡献。

< PMDE包的特征>

1.在小型封装中实现与传统封装相同的性能。

通常，半导体元件将通电时产生的热量散发到空气中或电路板上。但是当封装尺寸减小时，背电极和成型表面积也会减小，使得散热变差。

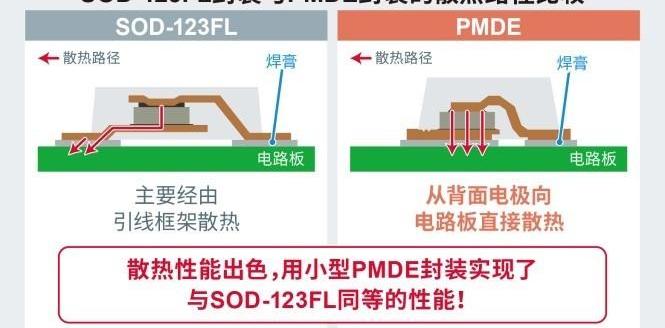

在这点上，PMDE封装扩大了后电极面积并改善了散热路径，而不是通过引线框直接向电路板散热。这大大提高了散热性能。以更小的尺寸(2.5mm×1.3mm)实现与普通SOD-123FL封装(3.5mm×1.6mm)相同的电气特性，从而减少约42%的安装面积，非常适合元器件安装密度不断增加的车载应用。

2.确保比传统封装更高的可靠性。

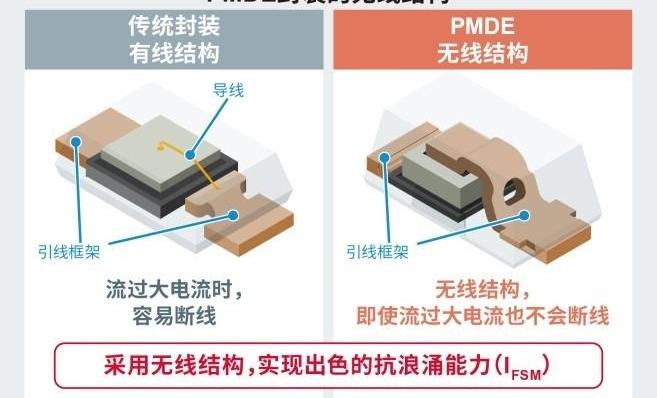

PMDE封装通过增大背电极的面积，增加了金属部分占据的面积，从而实现了34.8N的安装强度，约为SOD-123FL封装的1.4倍。这种优势降低了电路板承受应力时产生裂纹(产品裂纹)的风险，有助于提高可靠性。此外，通过采用将芯片直接夹在框架之间的无线结构，实现了出色的抗浪涌电流(IFSM)。即使在汽车发动机启动、家用电器异常运行等突发大电流的情况下，也不容易损坏，保证了高可靠性。

< PMDE包装产品概述>

PMDE封装实现了相同的电气特性……与尺寸更小的SOD-123FL封装一样，可以确保比SOD-123FL封装更好的散热性能和安装可靠性。此外，支持车载应用的车型均符合汽车电子产品“AEC-Q101”* 1的可靠性标准。下面介绍采用PMDE封装的特色产品系列。(SBD:只有RBR系列在2021年6月开始量产。)

1.sbd的特点:rbxx 8系列(新产品)

SBD是具有低VF(直流电压)*2和高效率的二极管。此次在具有超低IR(反向电流)*3特性、高温环境下运行稳定的RBxx8系列中，增加了10个耐压30 V ~ 150 V的PMDE封装产品。

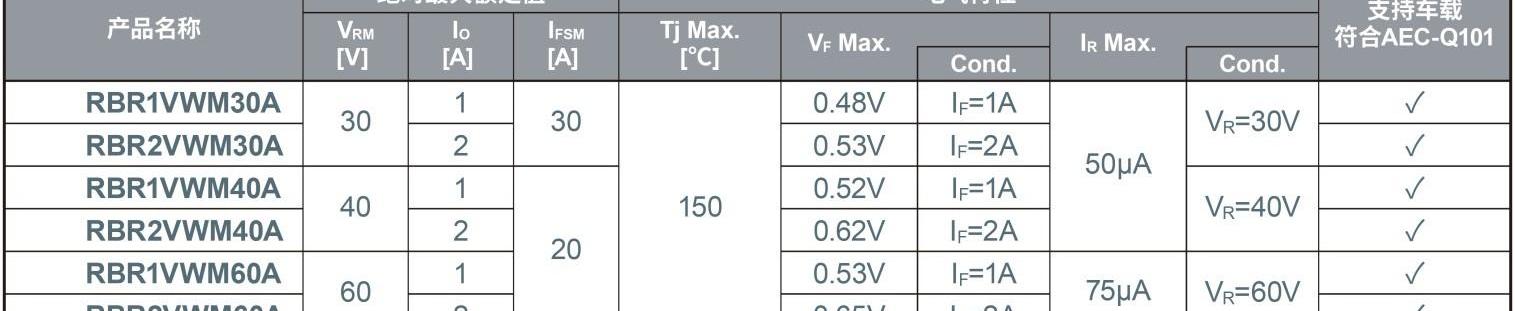

RBXX 8系列产品阵容表

2.《SBD: RBR》系列(2021年8月上映)

RBR系列不仅保证了低VF特性(这是效率提高的关键因素)，还保持了低IR(反向电流)特性。它是在两个因素之间实现良好平衡的系列产品，已于2020年6月开始量产。这个系列的产品阵容中已经有6款采用PMDE封装。

RBR系列产品阵容表(PMDE包)

3.FRD:RFN系列特色(新产品)

FRD是和整流二极管一样具有高耐压(~ 800 V)的二极管，工作在高频时的重要参数TRR * 4(反向恢复时间)表现良好。RFN系列使用小型PMDE封装来实现与以前产品相同的电气特性。

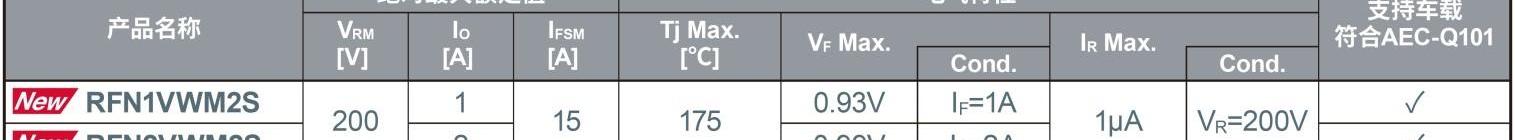

RFN系列产品阵容表(PMDE包)

4.电视:VS系列的特点(新产品)

TVS是一个二极管，用来吸收发动机启动或故障引起的突加电压(浪涌*5)，并降低到一定电压。VS系列支持5v至130v范围内的各种截止电压(VRWM)。(在5V和5V~130V之间，以32级设置每个截止电压)

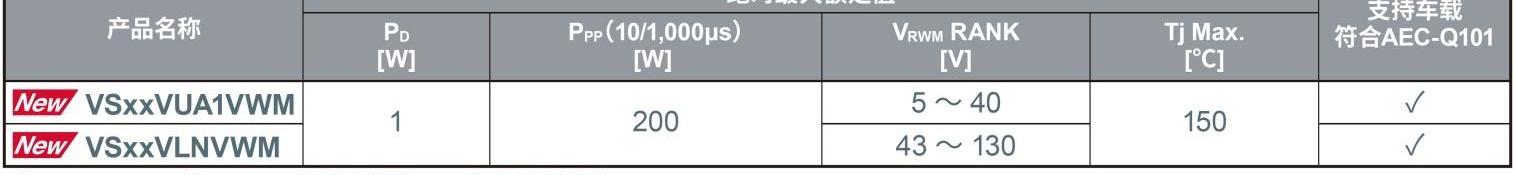

VS系列产品系列表(PMDE封装)

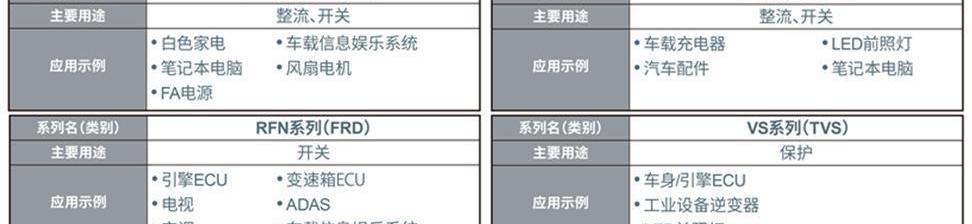

<应用示例>

<术语解释>

*1)汽车电子产品可靠性标准AEC-Q101

AEC是汽车电子委员会(Automotive Electronics Council)的缩写，是由大型汽车制造商和大型电子元件制造商共同制定的汽车电子元件可靠性标准。Q101是分立半导体元件(晶体管、二极管等)的标准。).

*2)直流电压:VF(正向电压)

电流从+流向-时产生的电压降。值越低，效率越高。

*3)反向电流:IR(反向电流)

施加反向电压时产生的反向电流。值越低，功耗越小(反向功耗)。

*4)反向恢复时间:trr(反向恢复时间)

开关时二极管从导通状态到完全关断状态所需的时间。值越低，切换时损耗越小。

*5)浪涌

突然的大电压或电流。在不同的应用场合，静电、雷击、发动机启动波动等因素都会引起喘振。在设计电路时，必须配备即使在这些情况下也不会失效的保护电路。全球半导体制造商ROHM(总部位于日本京都)推出PMDE封装(2.5mm×1.3mm)产品，以满足车载设备、工业设备、消费电子设备等各种应用中保护电路和开关电路的小型化要求。这一次，产品阵容中增加了14款车型。

二极管广泛应用于从车载设备到工业设备和消费电子设备的电路整流、保护和开关。为了减小安装面积，需要减小二极管的封装尺寸。此外，在这些应用中，需要更高性能的二极管来降低功耗。另一方面，当二极管封装尺寸减小时，背电极和成型表面积也会减小，导致散热不佳。在这方面，ROHM的PMDE封装通过扩展背电极和改善散热路径来提高散热性能。同时，封装的小型化可以实现sam……电气特性与传统封装相同。

PMDE封装是ROHM自己的小封装，和普通SOD-323封装的焊盘图案一样。通过改进背电极和散热路径，相同的电特性(电流、耐压等。)由于用更小的封装尺寸实现了普通的SOD-123FL封装(3.5mm×1.6mm)，安装面积减少了约42%，有助于电路板的小型化。此外，贴装强度约为SOD-123FL封装的1.4倍，降低了电路板受力时出现裂纹(产品裂纹)的风险，因此贴装可靠性更高。

此次，PMDE封装产品中，RBxx8系列肖特基势垒二极管(以下简称“SBD”)新增10款，RFN系列快恢复二极管(以下简称“FRD”)新增2款，VS系列瞬态电压抑制二极管(以下简称“TVS”)新增2款。电路中的许多用途可以通过小尺寸的二极管来实现。

2022年1月起新品全部投入量产(样片价格:50日元~/片，不含税)，可通过Ameya360、Sekorm、RightIC、Oneyac等电商平台购买样片。

未来，ROHM将继续致力于提高半导体元件的质量，从低耐压到高耐压，并继续加强独特的产品阵容，为应用产品的进一步小型化和更低功耗做出贡献。

< PMDE包的特征>

1.在小型封装中实现与传统封装相同的性能。

通常，半导体元件将通电时产生的热量散发到空气中或电路板上。但是当封装尺寸减小时，背电极和成型表面积也会减小，使得散热变差。

在这点上，PMDE封装扩大了后电极面积并改善了散热路径，而不是通过引线框直接向电路板散热。这大大提高了散热性能。以更小的尺寸(2.5mm×1.3mm)实现与普通SOD-123FL封装(3.5mm×1.6mm)相同的电气特性，从而减少约42%的安装面积，非常适合元器件安装密度不断增加的车载应用。

2.确保比传统封装更高的可靠性。

PMDE封装通过增大背电极的面积，增加了金属部分占据的面积，从而实现了34.8N的安装强度，约为SOD-123FL封装的1.4倍。这种优势降低了电路板承受应力时产生裂纹(产品裂纹)的风险，有助于提高可靠性。此外，通过采用将芯片直接夹在框架之间的无线结构，实现了出色的抗浪涌电流(IFSM)。即使在汽车发动机启动、家用电器异常运行等突发大电流的情况下，也不容易损坏，保证了高可靠性。

< PMDE包装产品概述>

PMDE封装以更小的尺寸实现了与SOD-123FL封装相同的电气特性，并能保证比SOD-123FL封装更好的散热性能和安装可靠性。此外，支持车载应用的车型均符合汽车电子产品“AEC-Q101”* 1的可靠性标准。下面介绍采用PMDE封装的特色产品系列。(SBD:只有RBR系列在2021年6月开始量产。)

1.sbd的特点:rbxx 8系列(新产品)

SBD是具有低VF(直流电压)*2和高效率的二极管。此次在具有超低IR(反向电流)*3特性、高温环境下运行稳定的RBxx8系列中，增加了10个耐压30 V ~ 150 V的PMDE封装产品。

RBXX 8系列产品阵容表

2.《SBD: RBR》系列(2021年8月上映)

RBR系列不仅保证了低VF特性(这是效率提高的关键因素)，还保持了低IR(反向电流)特性。它是在两个因素之间实现良好平衡的系列产品，已于2020年6月开始量产。p中已经有6种型号封装在PMDE中……该系列的管道系列。

RBR系列产品阵容表(PMDE包)

3.FRD:RFN系列特色(新产品)

FRD是和整流二极管一样具有高耐压(~ 800 V)的二极管，工作在高频时的重要参数TRR * 4(反向恢复时间)表现良好。RFN系列使用小型PMDE封装来实现与以前产品相同的电气特性。

RFN系列产品阵容表(PMDE包)

4.电视:VS系列的特点(新产品)

TVS是一个二极管，用来吸收发动机启动或故障引起的突加电压(浪涌*5)，并降低到一定电压。VS系列支持5v至130v范围内的各种截止电压(VRWM)。(在5V和5V~130V之间，以32级设置每个截止电压)

VS系列产品系列表(PMDE封装)

<应用示例>

<术语解释>

*1)汽车电子产品可靠性标准AEC-Q101

AEC是汽车电子委员会(Automotive Electronics Council)的缩写，是由大型汽车制造商和大型电子元件制造商共同制定的汽车电子元件可靠性标准。Q101是分立半导体元件(晶体管、二极管等)的标准。).

*2)直流电压:VF(正向电压)

电流从+流向-时产生的电压降。值越低，效率越高。

*3)反向电流:IR(反向电流)

施加反向电压时产生的反向电流。值越低，功耗越小(反向功耗)。

*4)反向恢复时间:trr(反向恢复时间)

开关时二极管从导通状态到完全关断状态所需的时间。值越低，切换时损耗越小。

*5)浪涌

突然的大电压或电流。在不同的应用场合，静电、雷击、发动机启动波动等因素都会引起喘振。在设计电路时，必须配备即使在这些情况下也不会失效的保护电路。
